一、涉及对接的系统说明：（以富士停车场系统为例，其他停车场系统对接原理一致）
1、为实现项目停车场系统ETC扣费功能，由车场系统富士智能厂家主导，包含以下系统技术对接：
（1）、车场管理系统；
（2）、ETC扣费系统；
（3）、联邦车网结算系统；

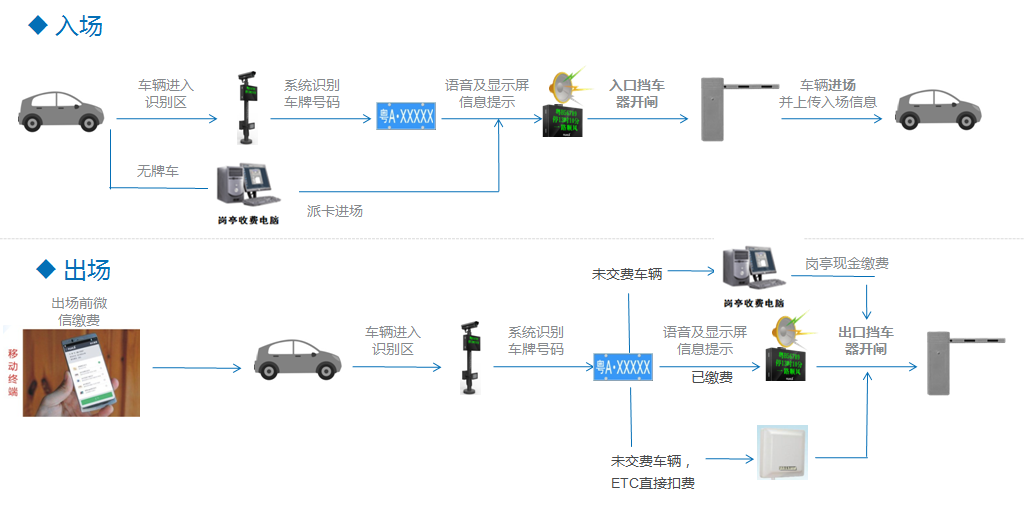

2、系统对接原理图：

二、系统管理模式及逻辑：
1、车辆入场：
车辆入场与ETC无关，模式不变，识别到车牌开闸。
2、车辆出场：
车辆进入车牌识别区域，摄像机进行车牌识别，识别到车牌后，系统检测此车是否为免费车辆（包含已提前微信缴费、已进行所有费用减免），对于不产生费用的车辆，直接开闸，如果是未交费车辆，停车场系统向ETC读头发送读卡命令，ETC读头开始读卡，若该车牌无ETC卡或卡与车牌不符，则不进行扣费，转为其他收费模式继续操作，若扣费成功则将结果反馈给车场管理系统，软件控制道闸开启。

三、其他需要签订的协议（与联邦车网签订）：
1、需要与联邦车网签订结算协议。
2、需要填写停车场开通粤通卡申请资料。
四、涉及的相关设备及工程
1、所有出口增加ETC读头（共三套）。
2、铺设ETC读头到岗亭的网络线及电源线。
3、与ETC读头、联邦车网进行协议对接。
4、安装调试系统。
