常见的人行通道闸分类

摆闸、翼闸、三辊闸、全高转闸、平移闸（仅列举常见，不常见的原理也相同，比如一字闸）

下面来看图识物：

图1 摆闸

图2 翼闸

图3 三辊闸

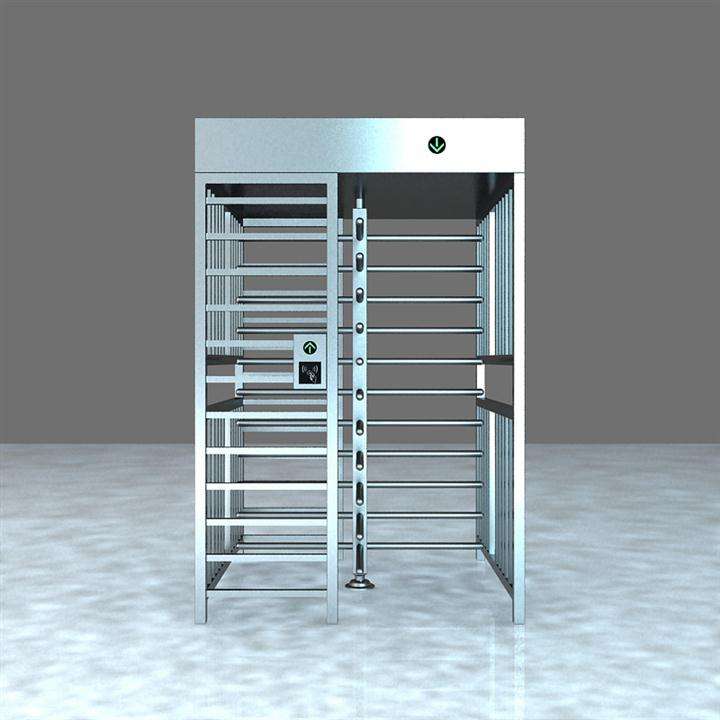

图4 全高转闸

图5 平移闸

除了转闸，其他类型闸机都分为单机芯和双机芯，因单机芯和双机芯价格不同，所以在设计的时候要根据通道来合理搭配。

因为厂家外观造型的差异化、个性化，叫法又有不同，但是无论什么叫法都离不开以上几个名词。

1、 系统原理及注意事项

系统原理：闸机均属于电机设备，本身是不带控制功能但是电机控制板带通用的外接信号输入，能实现刷卡或者生物识别验证控制进出是因为在这些闸机上增加了门禁控制器，通过门禁控制器验证权限之后，门禁控制器输出开关量、高低电平信号给电机控制板驱动电机运行，从而实现开闸功能。

普通的闸机是没有信号反馈的，所以会出现卡刷了也验证通过，但是闸没开，系统并不会报错的情况，稍高档次点的闸机是有信号反馈的，所以一旦出现故障，可以很快定位是门禁系统出错还是闸机电机故障。

识别验证部分：

不管是传统的刷卡、还是现在流行的人脸识别、指纹、人证合一、二维码等等方式，这只是区别于用途的不同，跟闸机本身没有任何关系，人证方式只是门禁系统和门禁管理软件的一种功能设计。

2、 系统设计思路

人行通道闸设计很简单，只需跟业主确定路面可使用的实际宽度、管理方式、以及心理预算即可；得到这些数据之后，在CAD平面图按1:1的比例做图即可。

单个系统的设计思路：

从管理中心到人行通道部分网络以及电源+设备摆放即可，系统图根据平面图摆放数量以及管理中心需求做一个完整的系统图即可。

多系统的设计思路：

表示一个项目出现多个系统，人行通道闸只是其中一个系统的时候，平面图部分需要考虑从其他系统就近点布放网络和电源，系统图根据整体设计思路来合并管理电脑，避免出现十几个系统十几台管理工作站的浪费现象。

一般人行通道闸可以和停车场管理系统、门禁系统、楼宇对讲系统等管理电脑合用。

3、 注意事项

3.1、跟客户沟通之后，得到做通道的实际路面宽度，根据现场情况两边是否有阻挡物，如没有阻挡物应当增加。

3.2、通道尺寸应该注意，使用翼闸类型的通道一般只有60cm，具有折叠伸缩的翼闸通道距离最大不能超过100cm；摆闸一般可以做到60cm-150cm之间；

三辊闸通道宽度在50cm-60cm之间，常规的三辊闸臂长是51cm，而旋转闸是根据进出口宽度去匹配厂家的标准尺寸或者进行定制。

3.4、特别注意：三辊闸是单边通道，不存在一个通道有两个三辊闸对摆的情况；而摆闸既可以单边也可以对摆；翼闸只能对摆而不存在单摆的情况。

3.5、闸机根据电机、材质的不同而有价格之分，而好的材质又决定了闸机的质感。

拦阻体的材质常用不锈钢、有机玻璃、钢化玻璃，有的还采用金属板外包特殊的柔性材料(减少撞击行人的伤害)。

3.6、清单一定要明确分为闸机（单双几芯）、控制部分、读头以及管线材几部分。

3.7、你要基本了解或者熟悉接线方式，在设计图纸详细的体现出布管布线，方便现场预埋管线。

3.8、调试部分简单，没有调过，万一要去调也不怕，只要会安装数据库（一般为MSSQL数据库）即可会基本的系统调试（因为就是给控制器分配IP地址、命名、授权即可）；至于接线，看说明书即可；3.8项是针对什么都做系列的弱电设计师说的。
