光纤到户
光纤到户简称FTTH（Fiber To The Home，FTTH，也称Fiber To The Premises），在系统集成商中最常见的一个综合布线系统；为什么我把光纤到户系统叫综合布线系统，因为这个系统真的只是负责布线，除了光纤和光纤配线架（ODF）就在也没有其他设备了。
我们先来看一个实际项目的楼层部分设计图

RD表示住户内的弱电信息箱，x13表示本层有13个弱电信息箱，也表示本层有13户。
TV表示电视点，没有表示数量
TO表示信息点（网络和电话），没有表示数量
不能拆分来看，应该是要根据整层所有的部分结合起来看，则表示一层有13户，每户的电视点和信息点接入到信息箱。
X13x2芯皮纤（余同）则表示有13条2芯的皮纤分别接入到13个弱电箱，即每户2芯皮纤到户内弱电箱，其他楼层也一样。
96芯ODF即表示在汇聚层有一台96芯的ODF单元箱，三层一个。
是不是全部是线然后没有其他功能性的设备？

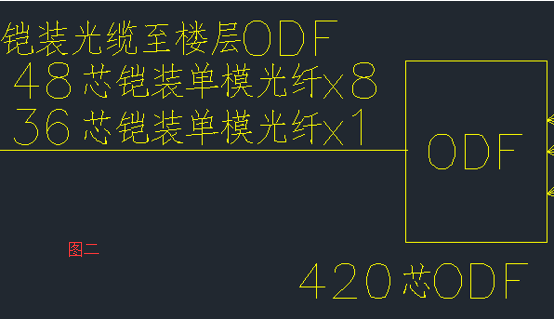

再来看看机房部分的组成图：

一台总的420芯的ODF，直接拉48芯的8条光缆和1条36芯的光纤直接到楼层汇聚的ODF中（图一的96芯ODF），然后就形成了整体的系统图如下：

需要注意的问题：
1、 TO\TV接入到弱电箱没表示数量，即表示户内综合布线非本次设计范围，但是户内的综合布线需要接入到这个住户内的信息箱内。
2、 每户13层，接入3层，每户接入2芯的皮纤，等于78芯，为什么使用96芯ODF？因为78芯ODF不是常规规格产品，所以需要提升到大于实际的常规规格产品即96芯，（常规6-12-24-48-96 以此类推）。
3、 为什么使用了96芯ODF，但是从机房接过来的只有48芯光纤，是不是不够？有没有错误呢？光纤入户实际在使用的时候，只使用一根光纤，另一根是作为备用的，此次设计项目中的是三层一个汇聚，即实际使用是13x3=39芯光缆，根据GB50311-2016 综合布线系统工程设计规范 需要预留10% 即布放43芯光缆即可，43芯不是常规，即用48芯光缆，这部分有没有错呢？有也没有，为什么这么说呢？这个就涉及到了成本和造价的问题，这个是可以用48芯ODF的，如果用了48芯ODF，那入户备用的剩下的一半就不能直接插进ODF，只有放在旁边，影响美观，但是不影响验收；用了96芯ODF，就可以把全部的入户光纤插到ODF上，如果有坏的再进行拔插更换。
4、 施工边界问题，看下面的图应该就可以清楚了。

总ODF之后的末端均由运营商自行建设完成。
5、 光纤到户系统是需要经过通管局验收发证才算是本系统完成。
6、 智能化设计师在设计这个系统的时候不需要考虑光衰，因为在光纤的有效传输距离内，光衰是可以忽略不计的，如果一个光纤到户系统因为光衰而过不了验收，那这个公司的偷工减料的水平、施工队以及熔接的技术水平是全球最烂的。
7、 根据实际项目情况，在住户内是否要两芯都全部熔接。
8、 出清单要出完整的清单，如果对尾纤、耦合器这些不会算的，在ODF单元箱里备注满配就不会有问题了。
题外：
还有FTTB(Fiber To The Building)光纤到大楼，
FTTC(Fiber To The Curb)光纤到路边，
FTTSA(Fiber To The Service Area)光纤到服务区、
FTTD(光纤到桌面)等，弄懂了光纤到户，这些理解起来应该不难。

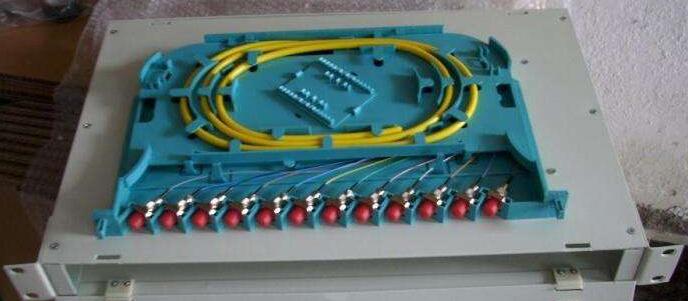

最后晒一个ODF单元箱内部的图片：

下一期讲一下光纤到户和GPON社区的一些区别和其他实际问题。
