这个系统比较简单，要讲的不多，设计师在设计这个系统的时候一定明白以下几点：

1、根据各个地区的政策和利益分配不同，有线电视在出图的时候，有的地区是不需要出图的，不需要出图，但是弱电设计师设计的时候预留入户管部分，因为在预埋阶段，预埋管需要根据弱电入户部分的管进行预埋的。

2、如果是需要设计整个系统，需要做到主干、分支标注清楚明了，楼层内分支器、放大器数量、基础规格、配件实际数量，总之尽量详细。

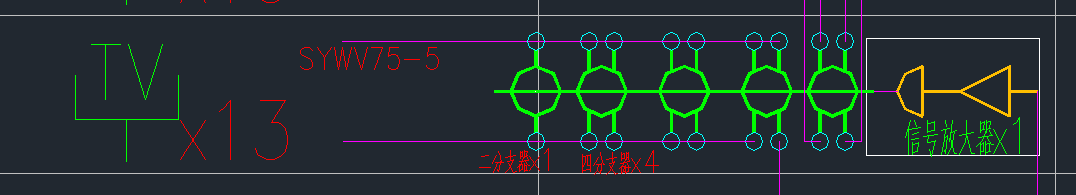

楼层标注如图：

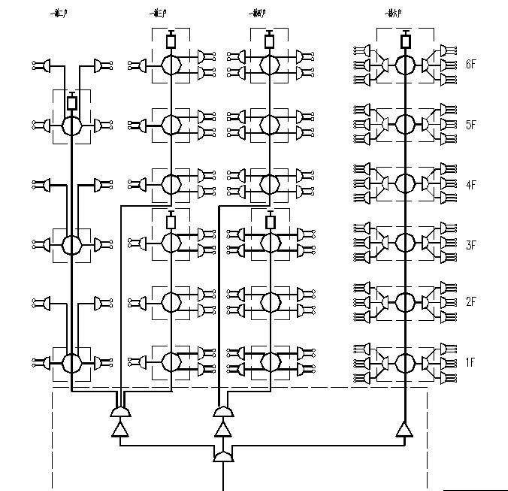

整体系统图（系统图是截图的，因为项目图纸不能截图，设计师在设计的时候不要像系统图这样懒。）

系统的组成说明：

整个系统（机房到入户信息箱）无功能性设备，只是线缆和分支器，根据距离的长短可以增加信号放大器（比如每个单元楼增加1-2个，根据层高和户型的数量来确定），整个系统对信号的值是有要求的，但是这个一般在设计这个阶段不会去详细计算每个分支器以及入户后的信号值（影响信号值的因数有很多，一般在设计院设计的这个过程，市面上的设计院基本是复制粘贴一些数据。），设计师在设计这个系统，主要是最大程度保证整个系统完整性，假如在实际施工中按图施工，出现信号值衰减的问题，主要主干线缆和分支器数量没有问题，其他的问题都不大。

线缆问题：机房到单元楼主干线缆一般常见的SYWV-75-9（传输距离1-1.5Km，在项目中足够），超过这个距离可以考虑SYWV-75-12（我做的项目还没有用到），单元楼层的到各个楼层的可以考虑使用SYWV-75-7或者SYWV-75-9，入户采用SYWV-75-5即可。
