RPR概述RPR（ResilientPacketRing，弹性分组环）是一种新型的MAC（MediaAccessControl，媒体访问控制）协议。

可运行于SONET（SynchronousOpticalNetwork，光同步网络/SDH（Synchronous Digital Hierarchy，同步数字体系）、DWDM（DenseWavelengthDivisionMultiplexing，密级波分复用）和以太网之上，为宽带IP城域网运营商提供灵活高效的组网方案。

RPR技术是为了在城域网中支持大容量的数据业务而设计的，具有以下特点：

• 物理层多样性

• 带宽利用率高

• 支持广播和组播

•拓扑自动发现，支持节点的即插即用

•快速保护机制，通过拓扑保护能够实现50ms内的故障自愈

•通过支持带宽预留业务以及速率限制提供流量等级保证

•公平的节点带宽分配 RPR环网结构RPR采用逆向双环结构，数据沿环网在节点之间进行转发，如图1所示。

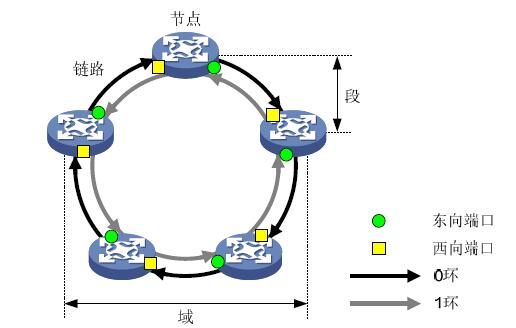

图1 RPR环网结构示意图

•0环：RPR双环中，数据帧发送方向为顺时针的称为0环，也称OuterRing（外环）。

•1环：RPR双环中，数据帧发送方向为逆时针的称为1环，也称InnerRing（内环）。

•节点（Station）：RPR环网上的设备，负责接收和转发数据帧。

•链路（Link）：连接相邻节点的一段传输通道，相邻节点之间由方向相反的两条链路连接。

如果项目中设计到环网的，一般也是高端项目了，更详细的请点击PDF在线查看或者下载保存学习。

更多更详细的 下载PDF附件
