一篇文章说清楚光缆、终端盒、尾纤、光纤跳线的作用和接法

0 人点赞了该文章 · 1285 浏览

在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？

连接关系传输层拓扑图

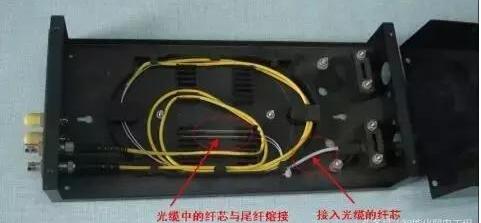

说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。光缆终端盒、尾纤的作用和接法光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤，光缆终端盒内部结构，如图所示。

如图所示，接入的光缆可以有多芯。例如：一根 4 芯的光缆（光缆中有 4 根纤芯），那么，这根光缆经过终端盒，便可熔接出最多 4 根尾纤，即往外引出 4 根跳线。上图，只熔接了 2 根，也就往外引出了 2 根跳线。

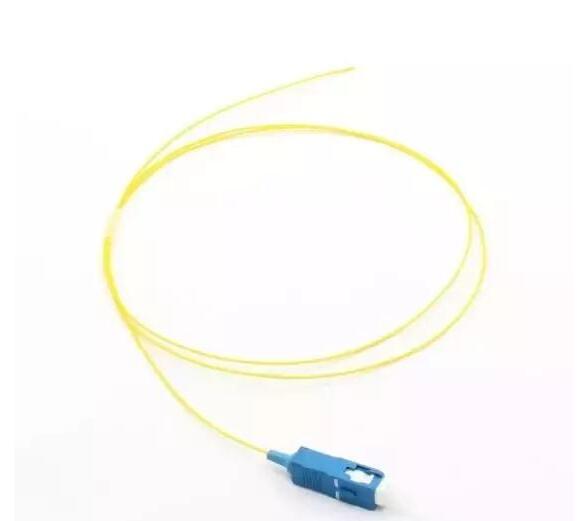

如图所示，这是一根外皮是黄色尾纤。

尾纤：一端有连接头，另一端是一根光缆纤芯的断头。通过熔接，与其他光缆纤芯相连。

尾纤作用：主要是用于连接光纤两端的接头。尾纤一端跟光纤接头熔接，另一端通过特殊的接头跟光纤收发器或光纤模块相连，构成光数据传输通路。

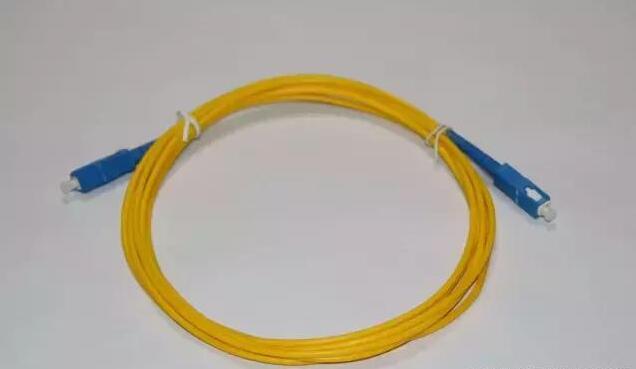

一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开，便成了尾纤。

名词解释

尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。

跳线：跳纤两头都是活动接头。起连接尾纤和设备作用。

光纤耦合器：是用于两条光纤或尾纤的活动连接通俗称为法兰盘。

光纤终端盒：是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。

光缆接续盒：是两条光缆对接成一条长的光缆用的。他们之间是不能互换使用的,光缆与光端机之间是通过光纤终端盒连接的,也就是光端机上只能插尾纤。

卧式

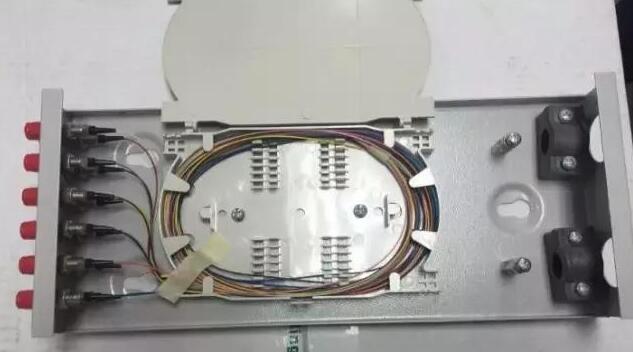

帽式/立式关于终端盒和熔接盒是否可以这样理解？在其中光纤的两个头熔接，只不过前者是光缆和尾纤的熔接，后者是光缆之间的熔接。

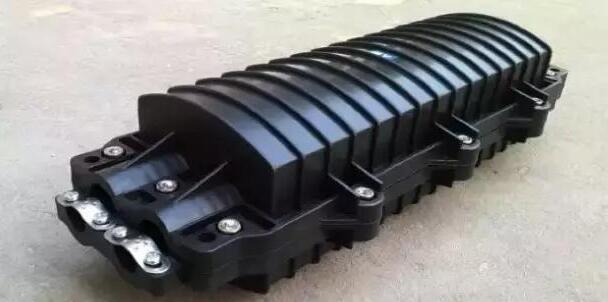

接续盒和终端盒是不一样的接续盒是全密封的可以防水但是它无法固定尾纤,终端盒不防水,内部结构一边可固定光缆,一边可固定尾纤。

耦合器只能连接两条尾纤并且分SC/PC、SC/SC、ST/ST、FC/FC、SC/FC等接口,而光缆和尾纤之间是用熔接机熔接的是死的。
