通信光缆
●用途
长途干线通信系统；市话中继通信系统；用户网络系统；CATV等数像传输系统；计算机间数据传输系统；电力输电线路网、铁路、军事等通信传输系统。
●适用范围
适用于长途干线和本地网的局间中继线路中做光通信室外传输、馈线、配线。
●执行标准
1、行业标准
YD/T-901-2001《核心网用光缆层绞式通信用室外光缆》
YD/T-769-1995《中心束管式全填充型通信用室外单模光缆》
YD/T-980-1998《全介质自承式光缆》
YD/T981.1-981.3-1998《接入网用光纤带光缆》
YD/T979-1998《光纤带技术要求和试验方法》
2、国际标准
IEC、ITU-T最新建议、IEEEP1222
3、用户特殊要求
●型号表示方法
1、型号的组成
型号由产品型式和规格两大部分组成。
格式：型式 规格
型式──由以下五部分组成：
分类 加强构件 结构特征 护套 外护层
2、分类代号
GY──通信用室外光缆
G J──通信用室内光缆
3、加强构件代号
无符号──金属加强构件
F──非金属加强构件
4、结构特征代号-缆芯和光缆的派生结构特征代号
无符号──光纤松套被覆结构
J──光纤紧套被覆结构
D──光纤带结构
无符号──层绞结构
X──光缆中心管（被覆）结构
T──油膏填充式结构
C──自承式结构
8──“8”字型结构
E──椭圆结构
B──扁平形状
Z──阻燃结构
5、护套代号
Y──普通聚乙烯
V──聚氯乙烯护套
A──铝-聚乙烯粘结护套
S──钢-聚乙烯粘结护套
W──夹带平行钢丝的钢-聚乙烯粘结护套（简称W护套）
AT──耐电痕聚乙烯护套
6、外护层代号
23──双层绕包钢带铠装聚乙外护套
33──单层细圆钢丝铠装聚乙外护套
333──双层细圆钢丝铠装聚乙外护套
53──纵包皱纹钢带铠装聚乙外护套
●规格─由光纤数和光纤类别组成
1、光纤数的代号
以光缆中实际光纤数目的数字表示
2、光纤类别代号
二氧化硅系单模光纤用大写B表示，多模光纤用大写A表示，再以数字和小写字母表示不同种类型的光纤。
B1.1─非色散位移型单模光纤
B1.2─截止波长位移型单模光纤
B2─色散位移型单模光纤
B3─色散平坦型单模光纤
B4─非零色散位移型单模光纤
A1a─渐变型多模光纤（50/125μm）
A1b─渐变型多模光纤（62.5/125μm）
●光缆结构
松套层绞式、中心束管式、全介质自承式光缆结构都是由若干元件构成，各元件使用的材料保证光缆中光纤的各项性能指标满足标准要求。
1、光纤
二氧化硅系单模光纤和多模光纤（50/125μm及62.5/125μm），其全部性能指标符合ITU-TG.652/G.651/G.655建议最新版本要求。并用它们制作各种型式规格的光缆产品。
2、光纤带
光纤类型：二氧化硅系单模光纤，全部性能指标符合ITU-T建议的最新版本。
粘结形式：采用UV固化涂覆材料将若干根有色光纤平等的粘结成带。
粘结方式:
（1）.粘边式光纤带
（2）.封包式光纤带
3、光纤（带）识别
以有色光纤为色标，采用全色谱(领示色谱)。

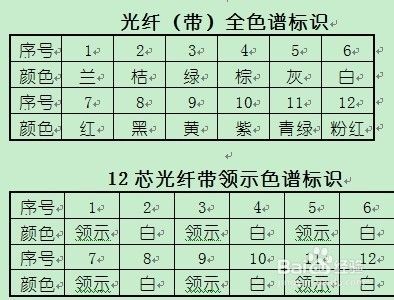

光纤（带）全色谱标识
注：
1.松套管中的光纤数及松套管减少时，颜色从表中自左向右依次选择。
2.光缆中光纤及松套管色谱排列也可在供货技术规范中提出其它色谱。
3.根据光缆规格的不同，松套管中光纤数可为一管2纤、4纤、6纤、8纤、10纤、12纤(对于带状光纤可为：一带4纤、一带6纤、一带8纤、一带10纤、一带12纤)。
●加强构件：加强构件由高强度金属或非金属（FRP）材料构成。
●光缆可达芯数：中心束管式---144芯
层绞式---864芯
