KNX入门

KNX入门

KNX智能家居基础知识,看完并记住,算是入门了。

有问必答晓得点 发表了文章 • 0 个评论 • 432 次浏览 • 2019-10-22 16:36 • 来自相关话题

目录 一、KNX系统概论 1.智能家居的概念 2.KNX标准简介 3.KNX协会简介 4. KNX 技术简介  ...查看全部

目录

 一、KNX系统概论

 1.智能家居的概念

 2.KNX标准简介

3.KNX协会简介

 4. KNX 技术简介

⑴.传输技术特点

⑵.拓扑结构

 ⑶.KNX传输介质

5.KNX的发展

6.KNX的优势

 二、KNX 系统总线设备

1. 概述

 2.总线设备的结构

 3.KNX系统电源

4.三种配臵模式的总线设备

 三、KNX系统通信

 1.基本工作原理

2.物理地址

3.组地址

 4.组对象

4.1.标志

5.TP1位结构

 6.TP1报文冲突

7.叠加数据和供电电压

 8.TP1 电缆长度

 四、KNX 系统拓扑结构

1.拓扑结构

2.物理地址

 五、KNX传输技术

 1.报文传输的时间需求

 2.TP1报文确认

 3.KNX总线访问

六、KNX报文的结构和寻址方式

 1.控制字段

 2.源地址

 3.目标地址

 4.路由计数和长度

 5.实用数据

 6.校验字节

七、ETS4-KNX项目设计:基本组态

 1.ETS概述

 2.ETS4 软件的使用

 八、KNX系统的规划和设计

1.规划

2.系统设计

九、KNX应用

 1.根据时间和室外照度控制办公室的照明

 2. 场景控制

KNX智能家居基础知识.pdf

KNX系统中的设备分类及功能介绍

有问必答晓得点 发表了文章 • 0 个评论 • 383 次浏览 • 2019-10-21 10:40 • 来自相关话题

总线元件  总线元件分为两类:传感器和驱动器。 传感器负责探测建筑物中智能面板的操作;光线,温度,湿度等信号变化;定 ...查看全部

总线元件

总线元件分为两类:传感器和驱动器。

传感器负责探测建筑物中智能面板的操作;光线,温度,湿度等信号变化;定时器的定时时间到达等信号。

驱动器负责在接收传感器传送的总线信号并执行相应的操作,如开闭和调节灯光的亮度;上下遮阳电机/调节百叶等;开关空调风机,调节水阀门等。

总线电源

每条双绞线KNX/EIB 线路都有自己独立的电源,这就保证即使某条线路断电,KNX/EIB 系统的其他部分仍能正常工作。

KNX/EIB 总线电源为它所在线路上的每个总线装置提供直流24V安全超低电电压SELV(safety extra low voltage)。

根据每条总线上的总线设备数量,可以选择160mA 或320mA 或640mA的KNX/EIB 总线电源。KNX/EIB 总线电源还有限压和限流保护装置并提供200ms的短暂断电缓冲。

总线负载与其所连的总线装置种类相关,总线装置需在大于21.5V的直流电压下工作,总线装置的功耗一般为150mW,但如果有额外耗电的应用单元(如发光二极管LEDs),其功耗可能增加到200mW。

如果在短距离(例如在同一个控制盘)内联有超过30个总线装置,那么电源必需安装在这些装置附近。在一条线路内允许连接最多两个电源,两个电源之间必需相隔至少200m(导线长度)的距离。

总线结构

KNX总线协议遵循OSI模型协议规范,并进行了合理的简化。由物理层、数据链接层、网络层、传输层和应用层组成,会话层和表示层的功能则并入应用层与传输层。

每一层的协议规范中都明确的规定了信号在不同层中的表达和传输。

物理层

物理层主要控制和实现比特流在介质中的传输,涉及到通信信号在信道上的原始比特流。主要包括处理机械、电气和过程的接口以及物理层下的物理传输介质等。物理层主要有两部份组成同时使用CSMA/CA机制(具有避免冲突的载波侦听多路访问),一个是物理层逻辑单元(LU)另一个是介质附加单元(MAU)。

数据链接层

链接层同样遵循OSI规范协议,主要由介质访问控制(MAC)与逻辑连接控制(LLC)组成。数据链接层的主要任务是为同一子网中的两个设备提供可靠的单帧传输。

KNX系统拓扑结构介绍

有问必答晓得点 发表了文章 • 0 个评论 • 557 次浏览 • 2019-10-21 10:35 • 来自相关话题

系统最小的结构称为线路,一般情况下(使用一个640mA总线电源)最多可以有64个总线元件在同一线路上运行。如有需要可以在通过计算线路长度和总线通讯负荷后,通过增加系统设备来增加一条线路上总线设备的数量,最多一条线路可以增加到2 ...查看全部

系统最小的结构称为线路,

一般情况下(使用一个640mA总线电源)最多可以有64个总线元件在同一线路上运行。

如有需要可以在通过计算线路长度和总线通讯负荷后,通过增加系统设备来增加一条线路上总线设备的数量,最多一条线路可以增加到256个总线设备。

一条线路(包括所有分支)的导线长度不能超过1000m,总线装置与最近的电源之间的导线距离不能超过350m。为了确保避免报文碰撞,两个总线装置之间的导线距离不能超过700m。

总线电缆可与220V供电电缆并行敷设,并可形成回路和分支。总线导线不需要终端连接器。当总线连接的总线元件超过64个时,则最多可以有15条线路通过线路耦合器(LC)组合连接在一条主线上。

上图所述结构称为域。每条线路可以连接64个总线元件,一个域包含15条线路,故可以连接15*64个总线元件。


安装总线可以按主干线的方式进行扩展,干线耦合器(BC)将其域连接到主干线上。总线上可以连接15个域,故可以连接超过14000个总线元件。



一个KNX系统最大可接入设备15*15*64=14400个总线元件。



KNX传输技术特点

有问必答晓得点 发表了文章 • 0 个评论 • 316 次浏览 • 2019-10-21 10:26 • 来自相关话题

传输技术特点 KNX/EIB 是一个基于事件控制的分布式总线系统。系统采用串行数据通讯进行控制、监测和状态报告。所有总线装置均通过共享的串行传输连接(即总线)相互交换信息。数据传输按照总线协议所确定的规则进行。需发送 ...查看全部

传输技术特点

KNX/EIB 是一个基于事件控制的分布式总线系统。系统采用串行数据通讯进行控制、监测和状态报告。所有总线装置均通过共享的串行传输连接(即总线)相互交换信息。

数据传输按照总线协议所确定的规则进行。需发送的信息先打包形成标准传输格式(即报文),然后通过总线从一个传感装置(命令发送者)传送到一个或多个执行装置(命令接收者)。

KNX/EIB 的数据传输和总线装置的电源(DC 24V)共用一条电缆。报文调制在直流信号上。一个报文中的单个数据是异步传输的,但整个报文作为一个整体是通过增加起始位和停止位同步传输的。

异步传输作为共享通讯物理介质的总线的访问需要访问控制,KNX/EIB 采用CSMA/CA(避免碰撞的载波侦听多路访问协议〕,CSMA/CD 协议保证对总线的访问在不降低传输速率的同时不发生碰撞。

虽然所有总线装置都在侦听并传输报文,但只有具体相应地址的装置才作出响应。为了发送报文,总线装置必需首先侦听总线,等待其他总线装置正在发送报文完毕(这称为载波侦听Carrier Sense)。

一旦总线空闲,从理论上说,每个总线装置都可以启动发送过程(这个称为多路访问(Multiple Access)。

如果两个总线装置同时开始发送,具有高优先级的总线装置无需延迟可继续传送(这称为碰撞避免Collision Avoidance);同时低优先级的总线装置中止传送,等待下次再试,如果两者具有相同的优先级,那么物理地址较低的可以优先。

晒一张多年前工作绘制的KNX全宅智能家居系统图

方案设计晓得点 发表了文章 • 0 个评论 • 538 次浏览 • 2019-06-23 09:29 • 来自相关话题

直接上一张KNX全宅智能家居的系统图(多年前就职一家智能家居公司绘制的),今天在百度网盘找到就分享出来 ...查看全部

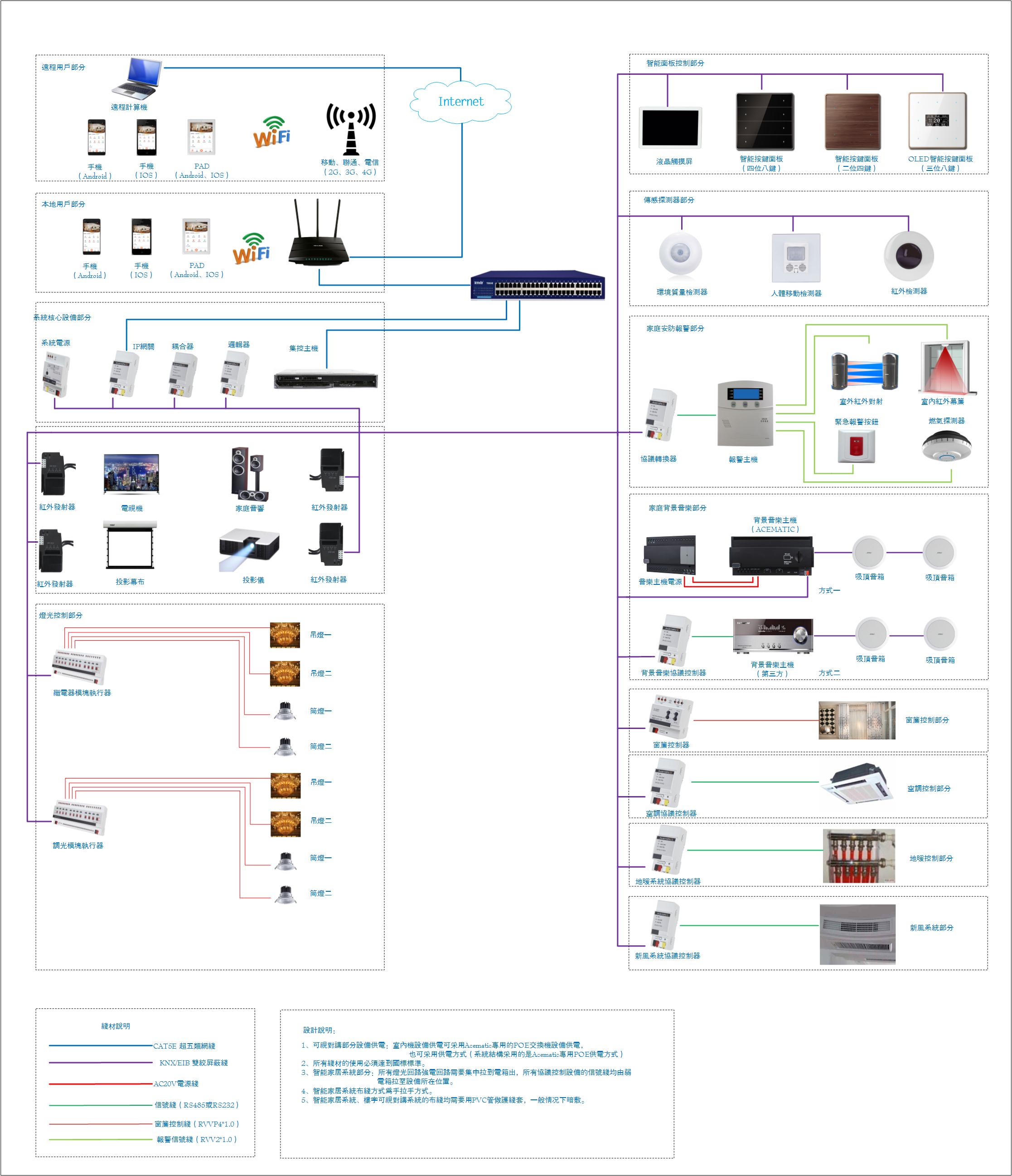

直接上一张KNX全宅智能家居的系统图(多年前就职一家智能家居公司绘制的),今天在百度网盘找到就分享出来


知识扩展:KNX智能家居

KNX系统-线


线是EIB最小的单元,每条线最多可接64 个EIB设置,每条线总线长度不超过1000m,电源与总线设备之间最大距离350米,两个电源之间的最小距200米,每2个设备之间距离不超过700m.

KNX系统--区


每个区可包含15条线,每条线通过耦合器与主线连接,每条线都有一个系统电源给总线设备提供电源。

KNX系统拓扑


一个系统包括15个区,整个系统设备总数可达到14400个(64x15x15)。

EIB = European Installation Bus 欧洲安装总线
KNX = EIB + BatiBUS + EHSA
KNX的推动力是KNX组织,目前由200多家会员厂家,与100个国家的30,000多个安装公司,60多个科技大学,150多个培训中心有合作协议。

KNX传输介质:
双绞线(Twist Pair – EIB):目前最广泛使用
电力线(Power Line - Batibus)
无线电(Radio Frequency - EHS)
以太网(IP/Ethernet)

到这里你已经入门KNX系统了,是不是很简单。
