智能化系统集成设计说明

方案设计晓得点 发表了文章 • 0 个评论 • 246 次浏览 • 2020-07-10 16:10 • 来自相关话题


说明
1) 架构描述
智能化集成系统(IIS)是本标段的智能化集成系统一级平台,向下通过IIS网关集成本标段二级平台的各个智能化子系统,向上提供统一规范的实时数据接口和数据库接口,通过接口接入规划建设的属于园区级的智能化集成系统平台,进行园区级的统一集成,本标段需完成园区级智能化集成系统平台的接口规范设计。
2) 和其它标段关系
本次设计的二期2标段建筑智能化系统集成平台(IIS)和一期及二期1标段的建筑智能化系统集成平台(IIS)是各自独立的平台,架构上各自独立,但都需提供相同的向上接口规范,供园区级智能化系统集成平台进行集成。
3) 被集成的子系统
IIS网关通过分布式布置,本标段的建筑智能化系统集成平台(IIS)的集成范围包括BAS、智能照明系统(含泛光照明系统与景观照明系统)、电梯监控系统、室外灌溉系统、VRV系统、综合能源管理系统(含电力监控系统)、信息发布系统、公共广播系统、出入口控制管理系统(含访客系统)、数字无线对讲系统、紧急求助对讲系统、视频安防监控系统、停车场管理系统、楼宇对讲系统、消防管理平台、视频云存储等系统。其中BAS集成包括:新风空调系统、送排风系统、给排水系统。这些系统向上集成网关包括实时数据接口网关、历史数据接口网关与视频接口网关,视频接口网关采用厂家提供的SDK或API进行集成。
4) 服务器部署
IIS 服务器布署在数据中心机房已经建设的超融合一体机的虚拟服务器上,需分配9台服务器,二级平台服务器主要布署在本标段的消防安防监控中心的机房中,具体位置由各子系统的实施方确定,它们分别通过智能化专网统一规划进行连接。
5) 数据向上集成的过程
子系统层通过向上接口提供数据,由数据采集层统一进行数据的汇聚,实时数据直接往上层传到服务层进行处理,历史数据存入数据库。服务层处理实时数据和数据库的历史数据,形成各种服务功能,处理后的数据存放在数据库。展示层通过调用服务层的服务功能,形成数据的人工交互和展示。
6) 集成接口网关类型
接口网关类型按照实时数据与历史数据的划分,分为两大接口,分别为实时数据接口和数据库接口。
① 实时数据接口(I/O)
可选择以下几种类型之一:
a) BACnet接口,为满足数据实时刷新,每台BACnet网关设备负载<1万点
b)OPC接口,为满足数据实时刷新,每台OPC Server负载<3000点。
c)Modbus TCP接口,为满足数据实时刷新,每台Modbus从站负载<1万点。
d)Nosql接口,为满足数据实时刷新,每台Nosql实时数据库负载<30万点。
e)消息总线,为满足数据实时刷新,每台消息总线服务负载 <30万点,企业服务总线属于消息总线。
② 数据库接口(SQL)
可选择以下几种类型之一:
a)ODBC、JDBC、SQL Client
b)XML、JSON格式定义的数据接口,通过SOAP、WebService、WebSocket、Restful API标准协议进行通信
8) 主要实现功能:
① 集中管理
对各子系统进行全局化的集中统一式监视和管理,将各集成子系统的信息统一存储、显示和管理在智能化集成统一平台上。准确、全面地反映各子系统运行状态,当某些事件发生后,系统中多个控制系统做出反应,进行集中式报警。
② 分散控制
对各子系统进行分散式控制,保持各子系统的相对独立性。协调各控制系统的运行状态,需要能够同时与实时获取不同控制系统的各种运行数据,同时实时的对不同系统进行状态控制以分离故障、分散风险、便于管理。
③ 系统联动
以各集成子系统的状态参数为基础,实现各子系统之间的相关联动。当入侵报警、火警、重要设备故障等发生后,系统要做相应的动作。如非法闯入发生时,监控中心报警并自动连续切换画面以跟踪报警目标;如火灾发生时,监控中心报警并自动切换现场视频对现场进行实时监测,协助判断火情;启动紧急预案,保证人群能正确及时的疏散。
④ 优化运行
在各集成子系统的良好运行基础之上,能快速准确的满足用户需求以提高服务质量,增加设备控制、无人值守台、自动远程报警等功能,通过集成将楼宇主要耗能设备进行智能化联动控制,实现节能环保。
⑤ 提供向上接口协议规范
按照向上集成到园区级智能化系统集成平台的接口协议,向上提供接口。
9) 界面展现
同时支持C/S与B/S界面监控,同时支持界面组态与html5页面组态或定制,支持2D、3D展现,布局合理界面美观。

一个完整的智能化系统集成系统图示意。

一个完整的系统集成系统图.dwg

华为-数据中心商用AI节能解决方案

解决方案晓得点 发表了文章 • 0 个评论 • 179 次浏览 • 2020-07-10 13:57 • 来自相关话题

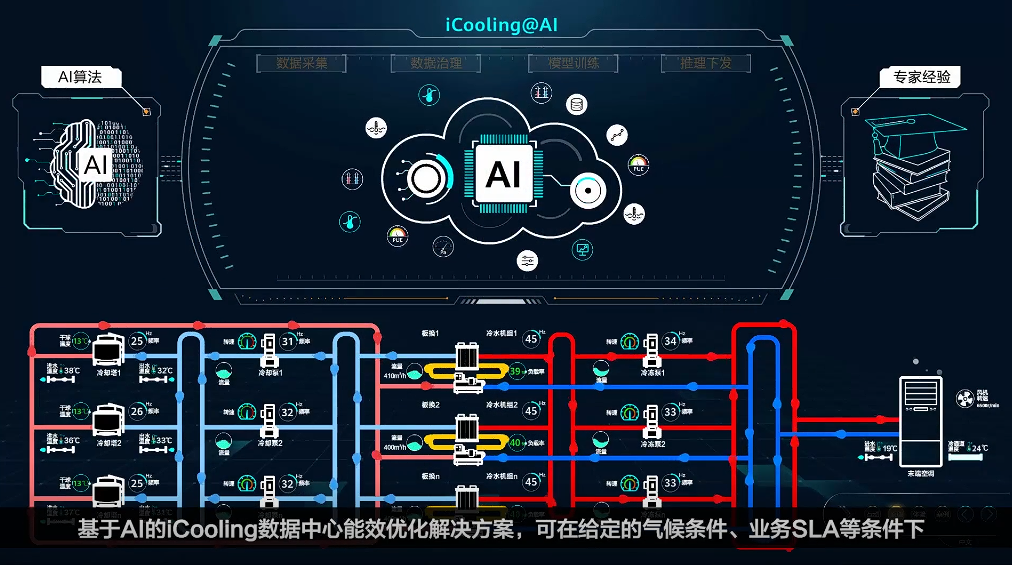

华为推出首个数据中心商用AI节能解决方案。 ...查看全部

华为推出首个数据中心商用AI节能解决方案。

煤矿通风系统监测与控制系统-系统入门基础知识

解决方案晓得点 发表了文章 • 0 个评论 • 188 次浏览 • 2020-07-09 22:14 • 来自相关话题


应用环境
主要用于煤矿主井通风系统的控制与监测,是集变频调速技术、PLC控制与采集及上位监测、控制为一体的高新技术产品。

该产品主要适用于煤矿主扇通风机正常通风及排放瓦斯生产过程的全自动化控制和对风机等设备在线监测。

主扇风机在线监测和控制系统对矿井主通风机设备的安全与经济运行具有较大的经济效益和社会效益,另外该系统的开发使得设备的自动化程度进一步提高,工人工作环境与劳动强度得以改善,提高了工作效率,同时可提高数据测量精度及可靠性。属于煤矿安全生产主要推广的高效、节能的自动化监测与控制设备。


系统构成
上位机监控系统、高低压配电系统、变频控制系统、PLC控制系统、检测传感器

主要特点
1.技术先进、操作方便、安全可靠、性价比高、系统开放;
2.上位机系统设有友好的人机界面,操作简单方便、界面简洁明了、功能实用;
3.采用成熟而又可靠性高的网络操作系统平台Windows XP;
4.采用功能强大的人性化监控软件,模块化设计;
5.事件实时记录与历史追查记录;
6.硬件与控制系统软件选用开放性平台

功能及技术指标
1. 实现风机软起动、软停机及可调节风机频率,具有两台风机切换过程中,风门及其它辅助设备的自动连锁控制。
2. 通过现场总线通讯将变频器的电流、电压、频率、转速直接采集到PLC中,实时性好。
3. 系统具有列表、储存、显示、报警、网络上传、远程检测、打印报表等功能。
4. 一年一度反风试验的自动控制。
5. 可实现两种控制功能:手动控制和检修控制。
6. 具有网络功能,预留有以太网接口,可直接与全矿综合自动化网络相连。
7. 可以通过屏幕直观的了解设备各个观测点的运行数据及控制结果。
8. 系统采用了双PLC工作原理,当一套PLC出现故障时,能手动的切换到另一套PLC运行。并且系统具有自诊断功能和执行监测功能,即系统在每次运行前,对参与系统运行的设备进行检测和判断,及时报警提示,决不允许设备在带有故障的情况下启车。
9. 用户可以根据实际的需要,通过调整上位机给定或是调速旋钮,达到调整变频器频率,实现风量的调节功能。
10. 采用变频器控制电机的转速,代替了原有的工频工作方式,并且可根据实际需要调整变频器频率,实现节能降耗的目的。
11. 变频器的使用降低了设备的故障率。
12. 变频器在低频段有很好的恒转矩功能。电机可在低于额定转速的状态下运行,可有效的抑制电机的喘振。
13. 变频器具有过载、过压、过流、欠压、电源缺相等自我保护功能。
14. 运转状态灵活多样,可手动控制也可实现自动控制,且可与其他自控装置进行电气连锁,实现系统的自动保护及计算机控制,不会因事故影响生产。
15. 安装时可不破坏原有的配电设施及环境,不影响生产。
16. 只需调节电位器旋钮即可调整风量,操作方便。
在线监测功能

1、采集风筒中的风量、负压、静压、风速;
2、采集风机振幅、轴承温度、定子绕组温度;
3、电源配电柜母线电压、电流;
4、各监测点数据采集反应时间≤1s;
5、系统具有列表、储存、显示、报警、网络上传、远程检测、打印报表等功能;

智慧矿山/矿井你必须要知道的六大安全避险系统

解决方案晓得点 发表了文章 • 0 个评论 • 112 次浏览 • 2020-07-09 22:04 • 来自相关话题

1、监控监测系统的瓦斯模块监测系统 ...查看全部

1、监控监测系统的瓦斯模块监测系统

2、井下人员定位系统

3、紧急避险系统

4、压风自救系统

5、供水施救系统

6、通信联络系统

智慧养殖--牲畜养殖场必不可少的四大探测器你知道吗?

方案设计晓得点 发表了文章 • 0 个评论 • 183 次浏览 • 2020-07-09 14:53 • 来自相关话题


智慧养殖解决方案中,牲畜养殖场不可或缺的几个探测器,你需要知道。

氨气(NH3)浓度监测

氨气是猪圈内最有害的气体之一。氨气会引起黏膜细胞快速成长和代谢,这就会造成氧和能量的需要增高,因此肉猪用于生长和生产的能量就相应减少,从而影响其生长性能。氨气通过呼吸道吸入后,经肺泡进入血液,与血红蛋白结合,使血红素变为正铁血红素,降低血红蛋白的携氧能力、血液碱储和血红素的氧化性能,从而出现贫血和组织缺氧,降低肉猪对病毒的抵抗力。高浓度的氨气还会诱发各种并发疾病,可见氨气的浓度检测对于养猪场来说是必不可少的。

硫化氢(H2S)浓度检测

硫化氢易溶附呼吸道粘膜和眼结膜上,并与钠离子结合成硫化钠,对粘膜产生强烈刺激,引起眼炎和呼吸道炎症。猪群长期处于高浓度硫化氢的环境中,会引起呕吐、恶心、腹泻等症状,严重时会引起中毒性肺炎、肺水肿等。长期处于低浓度硫化氢环境中,猪的体质变弱、畏光、抵抗力下降,增重缓慢。猪变得怕光、丧失食欲、神经质。合适的硫化氢浓度对于养猪场的发病率控制有着一定的影响。

温湿度的监控

肉猪对环境温湿度的高低比较敏感。当温度高了,湿度高了,猪群会感觉到闷热,食量下降,生产缓慢,导致营养不良,产量下降;当温度低了,湿度高了,猪群会感觉到含量,食量大幅度增加,但是饲料转换率低,原料供应压力变大,同时猪群的免疫力下降,易患各种疾病,身体机能发育不完善,容易被冻死,而且对于不同时期不同生长阶段的猪群,温湿度的环境要求是不一样的。由此可见,温湿度的监控对于养猪场也是必不可少的

二氧化碳(CO2)浓度监测

CO2本身是没有毒性的,但是肉猪长期生长在高浓度二氧化碳的猪舍会降低肉猪的生长性能。对于哺乳动物来说,体质很重要,体质下降会容易感染各种慢性的传染病。然而如果养猪场内的CO2浓度过高,就会使肉猪慢性缺氧,缺氧会导致其体质下降。因此CO2浓度的监测对于养猪场来说至关重要。正常的养猪场的CO2浓度应低于1000ppm,如果过高,就要考虑对猪场进行通风,让空气流通。

针对养殖业场所内长期存在的NH3/H2S/CO2等气体,养猪场的温湿度环境调节可以通过温湿度监控系统实现,能够及时准确的对养殖场所环境内的气体、温湿度进行有效控监控,实现高效能、高利润养殖。
