关于核心交换机光纤配线架，接入交换机之间的各种器件顺序

弱电工程

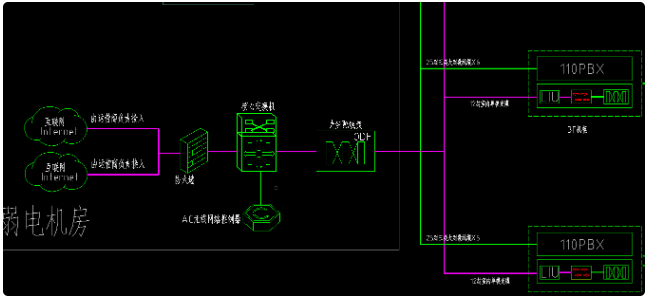

如下图，我想知道我的12芯光纤通过接入交换机，LIU出来后，怎么连接到核心交换机上，我希望核心交换机是带光口的交换机。求大佬解答

好问题 0 评论收藏举报

3 回答

安全神盾核心会员用户来自于: 江苏省常州市
2026-01-13 06:07

事无巨细的风格还是一如既往的保持，很难得。

赞同 0 1评论

晓得点超级管理员用户来自于: 江苏省常州市
2026-01-13 06:38

如果还有不明白的，请继续提问。

赞同 0 1评论

晓得点超级管理员用户来自于: 江苏省常州市
2026-01-13 06:28

图片没有上传上来，是移动端的问题，尽量选择PC端进行提问。

你这个问题首先要明白两个前提。

1、LIU一般表示光纤熔接盒或者是ODF光纤配线架。

2、光模块是插在交换机上的。

那么整个的连接方式就是

接入交换机（带光模块）---光纤尾纤/光纤跳线-----LIU（光纤熔接盒/ODF）-----12芯光纤-----LIU（光纤熔接盒/ODF）---光纤尾纤/光纤跳线---核心交换机（带光模块）。

这样讲不知道你理解了没有。

赞同 0 7评论
