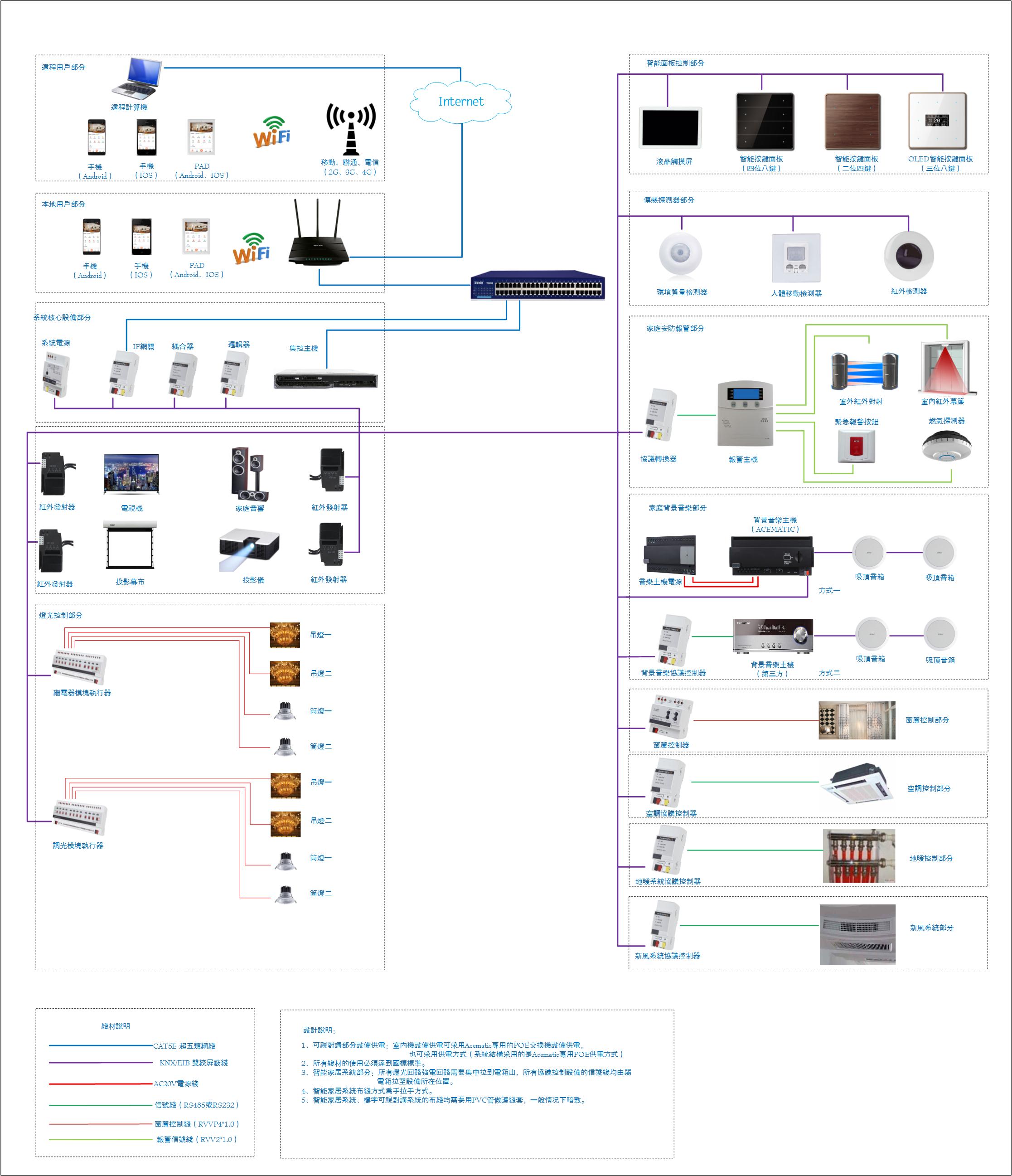

直接上一张KNX全宅智能家居的系统图（多年前就职一家智能家居公司绘制的），今天在百度网盘找到就分享出来

知识扩展：KNX智能家居

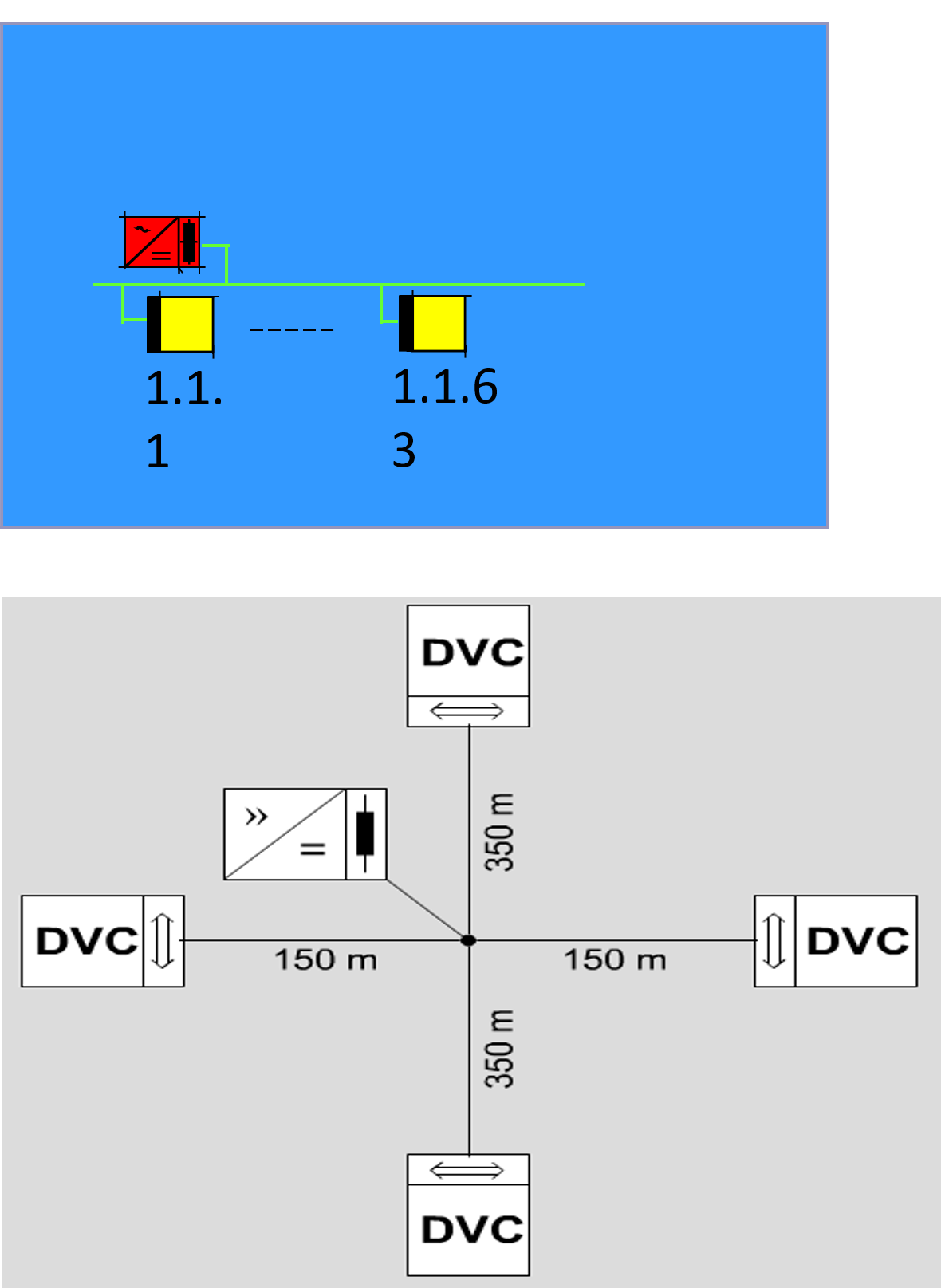

KNX系统-线

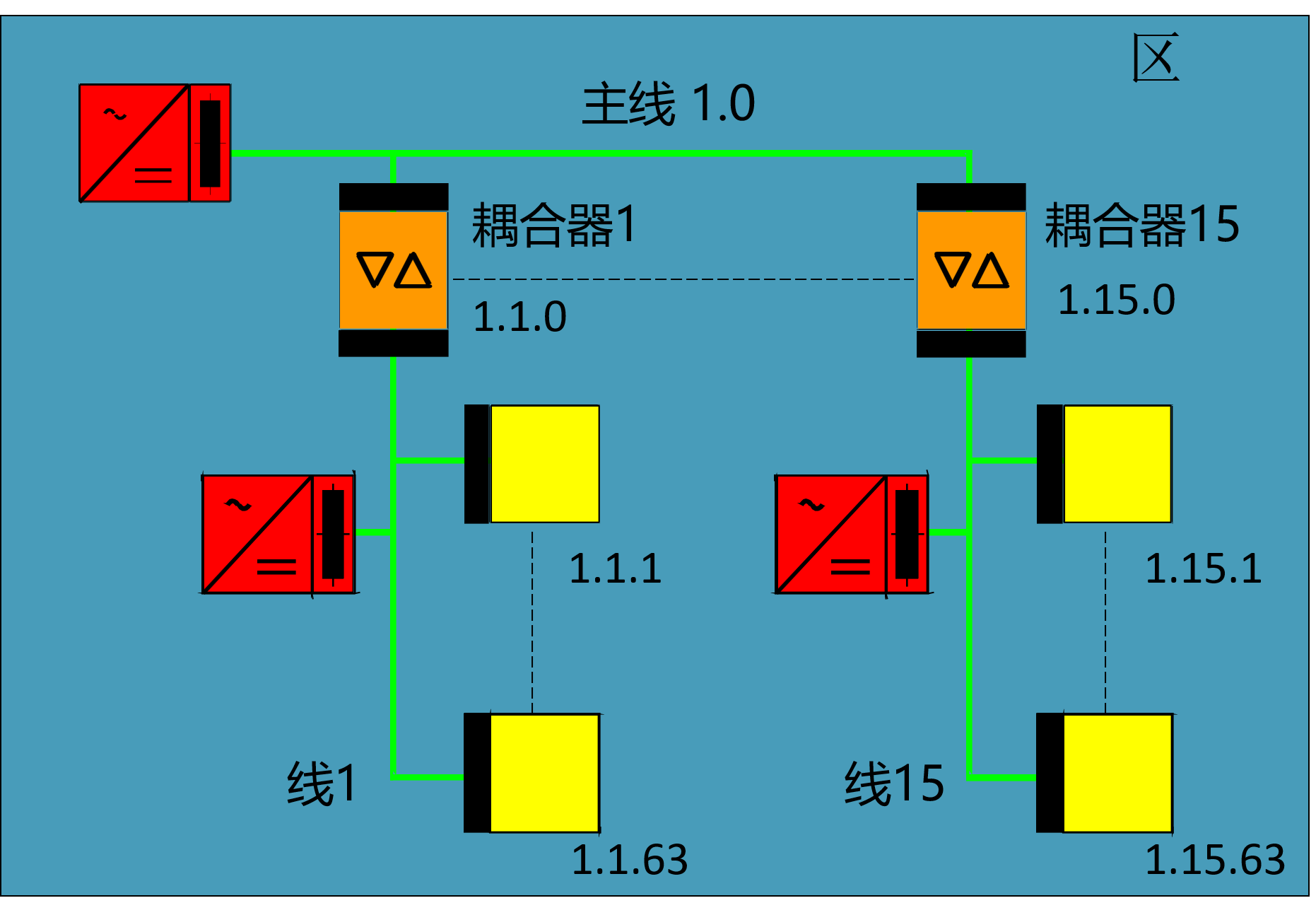

KNX系统--区

每个区可包含15条线，每条线通过耦合器与主线连接，每条线都有一个系统电源给总线设备提供电源。

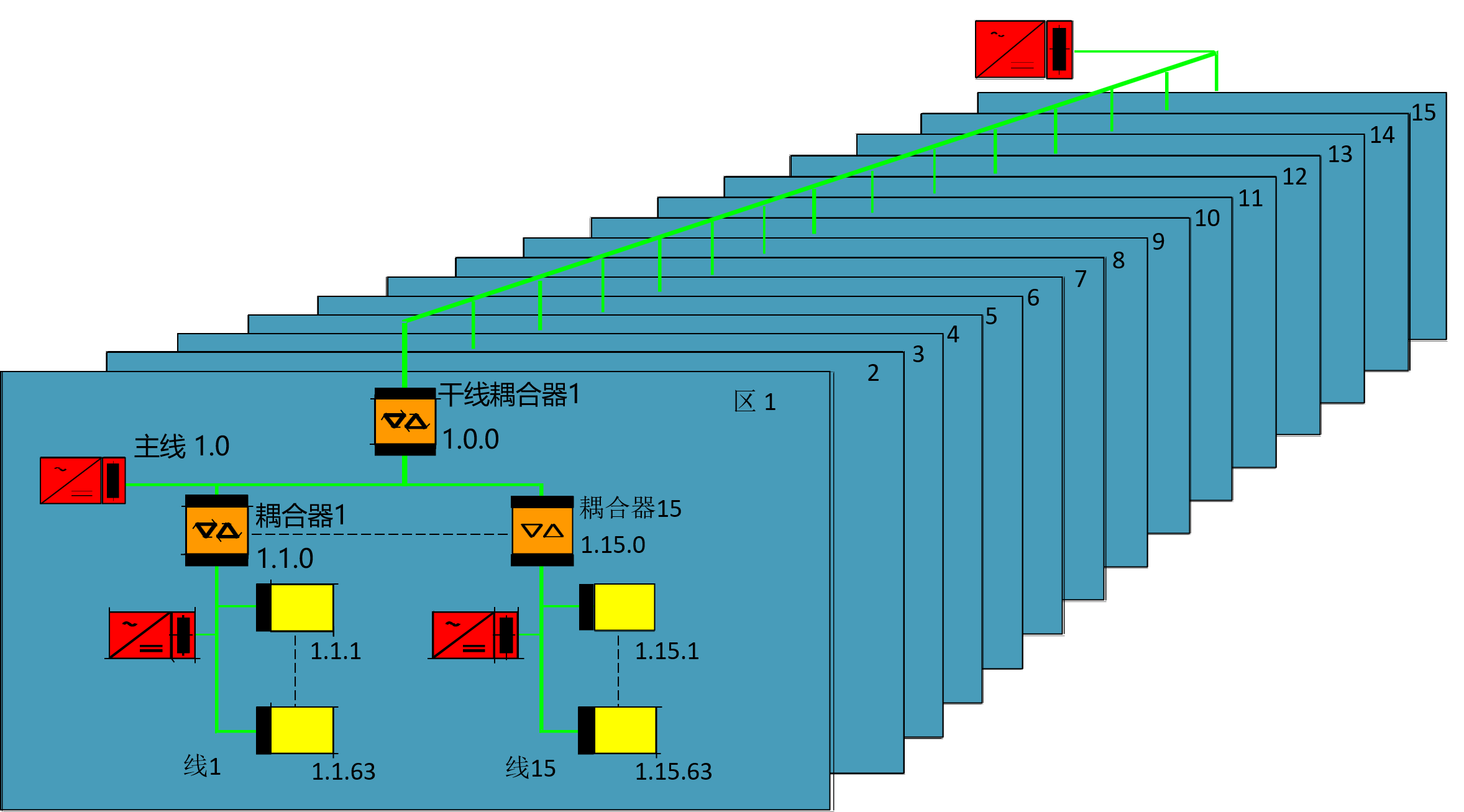

KNX系统拓扑

一个系统包括15个区，整个系统设备总数可达到14400个（64x15x15）。

EIB = European Installation Bus 欧洲安装总线
KNX = EIB + BatiBUS + EHSA
KNX的推动力是KNX组织，目前由200多家会员厂家，与100个国家的30,000多个安装公司，60多个科技大学，150多个培训中心有合作协议。

KNX传输介质：
双绞线（Twist Pair – EIB)：目前最广泛使用
电力线（Power Line - Batibus）
无线电（Radio Frequency - EHS）
以太网（IP/Ethernet）

到这里你已经入门KNX系统了，是不是很简单。
