作为一个画图仔，你知道怎么设计一个完整且完美的无线WiFi覆盖网络系统吗？

在你看这篇文章之前，搜遍全网，也不会有一篇文章告诉你怎么设计一个完整且完美的WiFi无线网络信号覆盖系统，作为一个画图仔，你看到这篇文章就已经很幸运了，没错，看到就是赚到了，我们不收什么加群费也不设置什么付费阅读，还教你真真实实的技能，开头废话就这么多吧。

作为一个画图仔，在设计无线网络覆盖系统的时候，你还是要知道的一些前提，带着这几个前提去设计，你才能设计好，不要五大三粗的，放几个AP，搞个系统图就算完事，需要带着哪些前提去设计呢？比如下面这几项。

1、你设计的这个系统是在内部使用还是对外使用的？

2、有多少人使用，同时使用的设备数量是多少？

3、能分配给每台设备的带宽是多少？

4、每个AP大致覆盖范围半径是多少米？

5、有没有密集型需求场地？

前提问题就这么几个，带上了就开始干活了。

一、平面图上怎么布点

因为平面布点涉及到AP覆盖范围和同时接入设备数量，所以这里要啰嗦一下。

1、除了地勘系统可以反馈出实际使用AP可以覆盖的范围外，没有任何软件和方法可以计算出实际覆盖范围，如果有人跟你说有，你直接骂他就可以了。

1.1、各厂家会有一个AP信号覆盖范围信号强度热力图，这个可以作为参考，但是这个软件给出的覆盖范围也真正做不到精准，也存在一个误差值。

1.2、一个常规性的项目，不可能全部做地勘。

1.3、为了考虑杠精的感受，谦虚点讲95%的项目不会做地勘也不会做信号强度分析热力图，所以覆盖范围这事，都是凭经验或者是厂家给出的数据进行打折处理。

2、无线AP覆盖区域分为两种：室外空旷的环境以50m（即半径25m）为一个基准线；室内覆盖30m（即半径15m），因为室内环境复杂（隔断材质、隔墙数量等）因数，覆盖半径在项目设计的时候，覆盖半径一般取10-15m，如果环境更复杂，覆盖半径取5-10m。

3、基于1、2点的结合，业内98%的无线覆盖项目都存在不少覆盖不完美的情况，但是这一点并不会影响到你设计的这个项目是否完整且完美。

4、作为一个画图仔，在做无线WiFi覆盖布点的时候，你只要掌握一个AP大致覆盖范围值就可以，什么信号衰减、mimo天线数、空间流 这种无需考虑，如果你非得考虑，你把信号衰减这事弄明白，你就不是画图仔了。

5、密集型空间除了要考虑信号覆盖、信号强度、设备接入的最大允许数量以外，更多的是要考虑接入设备的带宽分配问题。

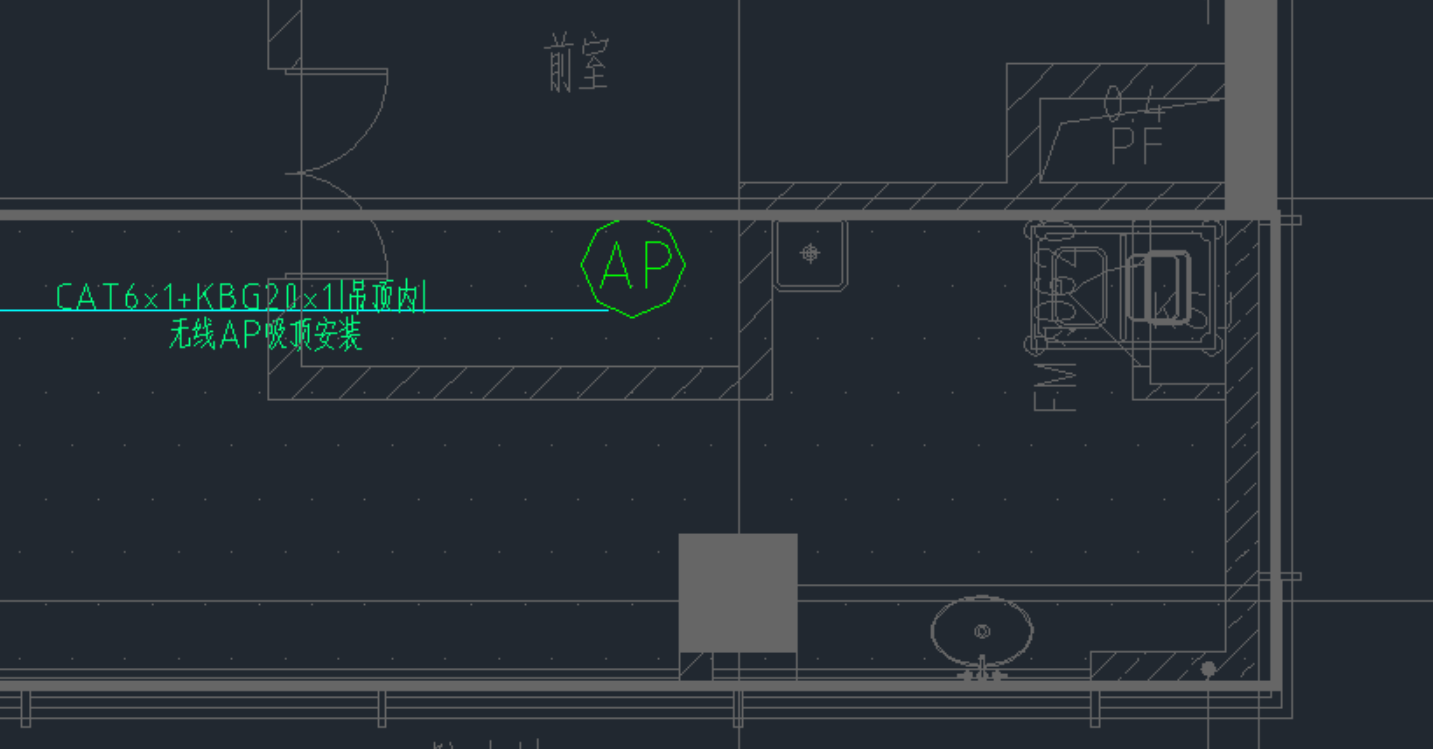

6、特别是走廊的WiFi布点，不要出现下图这种很低级的错误。

最低级的错误覆盖范围没考虑好，只能覆盖一半，另一半覆盖没有任何意义，同时还要网线的数量多。

二、系统图怎么做

有的一上来就是量一下每个AP到弱电井或者弱电箱的距，确定不超过60m之后（一般无线网络都是POE供电，距离一般不超过60m），数一下AP，数量在22个以下，用一台24口全千兆的POE交换机就完事了，等到项目实际投入使用的，哦豁，太垃圾了，上网都上不了，所有人都说卡，然后回复说，接入带宽多少啊，什么才1000M啊？不行，你这个人这么多，怎么也得2000M的带宽，等甲方把带宽升级到2000M带宽后，比之前好点了，但是还是卡，不能正常使用，继续要求加带宽仍然解决不了问题，搞了一地鸡毛。
那系统图要怎么做，才能避免这些问题呢？

1、根据各个空间的AP数量区分接入不同的交换机，计算各个交换机的负载等。

1.1、区分常规区域AP接入和密集型区域AP接入。

步骤一：先计算常规区域的AP数量得出接入交换机的端口数，然后计算这些AP最大的并发数量和带宽需求，然后计算出接入交换机的最低要求。

步骤二：计算密集型区域的AP数量、带宽，看常规区域接入的交换机是否能负载密集型区域的AP，如果可以就接入同一交换机，不够的话就单独接入一个交换机，切记。

2、根据接入交换机计算汇聚交换机或者核心交换机的负载。

这个没什么特别的说明，从前端往后端计算即可，怎么计算？请自行在晓得点弱电技术网www.xiaodedian.com进行搜索或者提问。

3、计算整个网络的设备接入数量、带宽并发量，得出最低要求的路由器参数、防火墙参数等。

这个强调一下路由器的选型，因为路由器是没具体的计算公式准确计算出路由器的带机量，只能你告诉供应商你的并发量是多少，然后由供应商给你配置，这里供应商肯定给你一个高一两个档次的型号路由器，这个就不用去计较了，除非你能查到他给的型号的具体带机量。

4、标注好建议接入宽带的需求，提供带宽计算式。

5、一个完整的无线网络覆盖系统图，后端设备应该注意事项。

5.1、内部使用，可以不需要认证、和行为管理，但防火墙还是需要的。

5.2、公共场合提供的WiFi，必须要认证、防火墙、行为管理。

5.3、无线网络常见的几种认证方式请在www.xiaodedian.com进行搜索查看。

另外需要补充的问题：

1、针对高密度场所，现在都2020年了，可以选择WiFi6的无线AP，你不要管设备支持不支持，这个是向下兼容的，但是有一点要记住，不要说换了WiFi6的AP覆盖面积也大了，告诉你，常规的一样，如果你要覆盖面积大的，可以考虑使用一些大功率的AP，理论上一个AP可覆盖的范围很大，就是设备的大小功率不知道你能不能接受。

2、任何一个WiFi覆盖的项目都是残缺不完美的，涉及的东西太多太细，你总有一个做不到完美，标题为什么说一个完美且完整呢？是需要你把这些东西都考虑进去，不至于后期你没办法补救。

3、信道干扰问题，没有办法解决，只能在调试的时候进行错开的设置，或者是有的软件自带信道调优。
4、现在都2020年了，你设计的AP常规下应该是双频AP（即2.4G和5.8G也叫5G），除非特别的情况，你可以选用单频2.4G的。

5、AC控制器一定要，如果有条件的情况下做双链路、双AC控制器。（比如工业场所WiFi覆盖，或者是涉及到生产的、不可断网的情况）。

6、AP的实际带机量你不能按照厂家的参数来计算，目前AP的端口速率就是1000M，最大速度就是100MB/s，接入人数不可能超过100台设备，如果每台设备接入的数据只有几十或者几百K，没人会用这个网络，除非工业设备（网络需求极低且还要摆放集中），所以厂家给的最大可接入设备取个10%-15%即可，有的良心厂家会在参数表里写最大接入参数和推荐接入参数。

吹了那么久的牛，举个栗子吧。

例：一个长20m宽10m，计200平米的会议室最多可以容纳150人。需要多少个AP呢？

情况1、如果单从信号覆盖考虑，整个会议室是一个空旷的空间，那按1个AP可以覆盖半径25m计算，只要放一个就够了。

情况2、 如果单从信号覆盖强度计算，设备连接WiFi的信号强度以-70dbm为基准的话，AP覆盖的半径就会缩小到半径10m，这样AP就需要2个。

情况3、 如果从AP接入数量考虑，每个AP接入30个设备，容纳150人，每人1部手机加上一台笔记本，那设备数量就是300，AP就需要10个。

为什么会列出这样明显的三个现象呢？因为这三个现象是普通存在的，生活中不乏常见，之前的汽车站、高铁站、机场的WiFi信号强度很强，连接稳定，就是上网查个资料网速不行，简直就是个摆设，现在这种场合的WiFi速度好多了。

知道什么原因吗？

因为设计者就是只考虑了上面的三种原因，没有考虑带宽问题，导致整个网络架构带宽分配不均造成的。
就拿举例来说，实际的AP数量为多少合适呢？

1、先从设备需求带宽考虑，确保每一个接入设备能正常上网。

1.1、300个设备，按目前情况需求，每个设备至少需要10Mbps的带宽才能体验到目前的网络带来的快感，即理论下载速度为1.28MB/s的速度，这里有个小知识点：10M带宽 = 10Mbps = 1280KB/s的下载速度，因为这个还要算一些损耗Ethernet header、TCP header及 ATM header等网络损耗，实际的下载速度约为1024KB/s,即1MB/s。同时还要考虑直播部分的网络，考虑直播的网络一般都是单独留网，不与覆盖的共网。

1.2、密集型空间无线覆盖考虑完了带宽，然后考虑每个AP的接入设备数量，例子中150个人共计300台设备接入，但是在实际情况中，不可能300台设备都同时接入，同时连接互联网的需求带宽是1MB/s，所以在这里要乘以一个基数，这个基数怎么取呢？

这个没有一个标准值，你在网上看到的所有文章给出的值，只是一个他们认为的值，一般取40%-70%都是合理的，这个具体取值也是要考虑环境的，比如举例的会议室，那你取40%都有冗余，如果是娱乐室，那你取70%可能都少，所以这个取值一定要根据项目实际情况拿捏。

回归正题，我们的例子是会议室，那我们取值40%即300*40%=120。

计算出120个设备，那么假设我们使用的AP型号可接入30个设备，就需要4个AP，还需要加上直播专用的AP，直播专用考虑到接入设备量少，就不需要去考虑接入设备，只需要考虑整个会议室的覆盖，确保信号强度够就行（要考虑直播来回走动的情况，不要只考虑放在主席台那里），直播专用考虑2个AP做覆盖，即会议室应该布放6个AP点。

2、具体的AP数量估算出来之后，就根据平均分布的原则进行布放在平面图上。

3、考虑接入交换机，因为现在交换机都是全千兆交换机起步了，就不需要去考虑下行百兆上行千兆的那种落后交换机了。接下来计算4个AP分别单独承载的流量是多少？

每个AP单独需求带宽：10M带宽x30设备=300M带宽，即30M/s，即可得出接入层使用一台8口全千兆的POE交换机就行；预留直播的AP可以单独接入一台8口全千兆的POE交换机。

4、做两层还是三层架构，根据实际需要，我们这里就做两层，接入直接到核心，如果你不会，另外在xiaodedian.com提问或者是搜索。

5、根据3计算的接入交换机来选核心交换机，选一台24口千兆电口+4千兆电口+4千兆光口或者是一台24口千兆电口+4口千兆光电复用的核心交换机，这里你要懂得选交换机，比如什么是线速交换机和非线速交换机、交换机背板带宽、包转发率这些，同样，不懂多问。

6、选AC控制器、防火墙、行为管理设备。

6.1、记住AP哪个品牌AC就哪个品牌，不要乱来，跟厂家核对AC控制器带的功能（比如，AC控制器型号最多可以带多少个AP，无缝漫游支持不支持不同的组别、是否含认证相关的功能等等），AC控制器的主要功能就是无缝漫游、信道自动调优、AP接入设备自动调节等。

6.2、根据最高峰值流量来选择防火墙的吞吐量。

6.3、行为管理器跟厂家了解功能，然后你想要什么功能，最后进行匹配。

7、路由器选择

再次强调一下路由器的选型，因为路由器是没具体的计算公式准确计算出路由器的带机量，只能你告诉供应商你的并发量是多少，然后由供应商给你配置，这里供应商肯定给你一个高一两个档次的型号路由器，这个就不用去计较了，除非你能查到他给的型号的具体带机量。

另外一点就是WLAN端口的速率和端口数量，案例里的最低带宽需求是1200M+1000M直播预留，在实际使用的情况一般会出现带宽申请是100M、200M、500吗、1000M的规格，所以最经济的带宽申请是1000M的两条、500M的一条，所以路由器最少需要3个WLAN端口。

知识拓展，如果是运营商的带宽有对称带宽和非对称带宽的分类，在申请的时候，可以跟运营商谈，具体怎么谈就不扯了，案例中直播预留的就需要对称带宽，而上网覆盖的就不需要对称带宽。

到这也就基本结束了，希望你能举一反三，设计好手里的每一个项目。
