福禄克都测试哪些参数？

: 晓得点一个智能化行业的打杂人员

1 人点赞了该文章 · 951 浏览

福禄克网线测试的各项参数详解

￭ NEXT（近段串扰）-发送信号与布线同一端其他线对上接收的串扰之间的幅度差（以dB为单位）

￭ PS NEXT（功率和近端串扰）-测试信号与在同一段接受的其他线对的串扰之间的差值（以dB为单位）

￭ ACR-F（衰减串扰比远端）-计算FEXT减去受干扰对的插入损耗（以dB为单位）

￭ PS ACR-F（功率和衰减串扰比远端）-PS FEXT的计算减去受干扰对的插入损耗（以dB为单位）

￭ ACR-N（衰减串扰比近端）-NEXT的计算减去受干扰对的插入损耗（以dB为单位）

￭ PS ACR-N（功率和衰减串扰比近端）-PS NEXT的计算减去受干扰对的插入损耗（以dB为单位）

￭ RL（回波损耗）-发射信号功率与反射信号功率之差（以dB为单位）

测试报告会显示主测试单元和智能远程单元的最差情况余量值，值越大，参数的结果越好。

那么究竟采用哪种福禄克网线测试呢？

在超五类布线系统盛行的时代，行业内基本认定的是：链路通过了永久链路测试，再进行信道测试必然通过，而通过了信道测试，再进行永久链路测试却不一定通过。直到六类布线流行，部分工程验收中还是以永久链路测试为依据，完全把信道测试抛弃了。

然而六类线在设备跳线和用户跳线这部分容易出现瓶颈，而设备跳线和用户跳线就是永久链路和信道的根本区别，及使是通过了永久链路测试，信道测试不一定能通过。

因此工程验收中宜采用信道测试，因为信道测试最贴近用户，最终的布线系统是搭配了设备跳线和用户跳线构成的完整的网络，如果不顾及信道测试往往会给整个系统留下隐患。特别是六类布线系统，六类标准一再强调兼容性，要求连接插件的匹配兼容，如果我们在一个永久链路测试通过的六类布线工程，搭配一些性能不合格的六类跳线作为设备跳线和用户跳线试用，会影响网络稳定性。

测试报告展示：

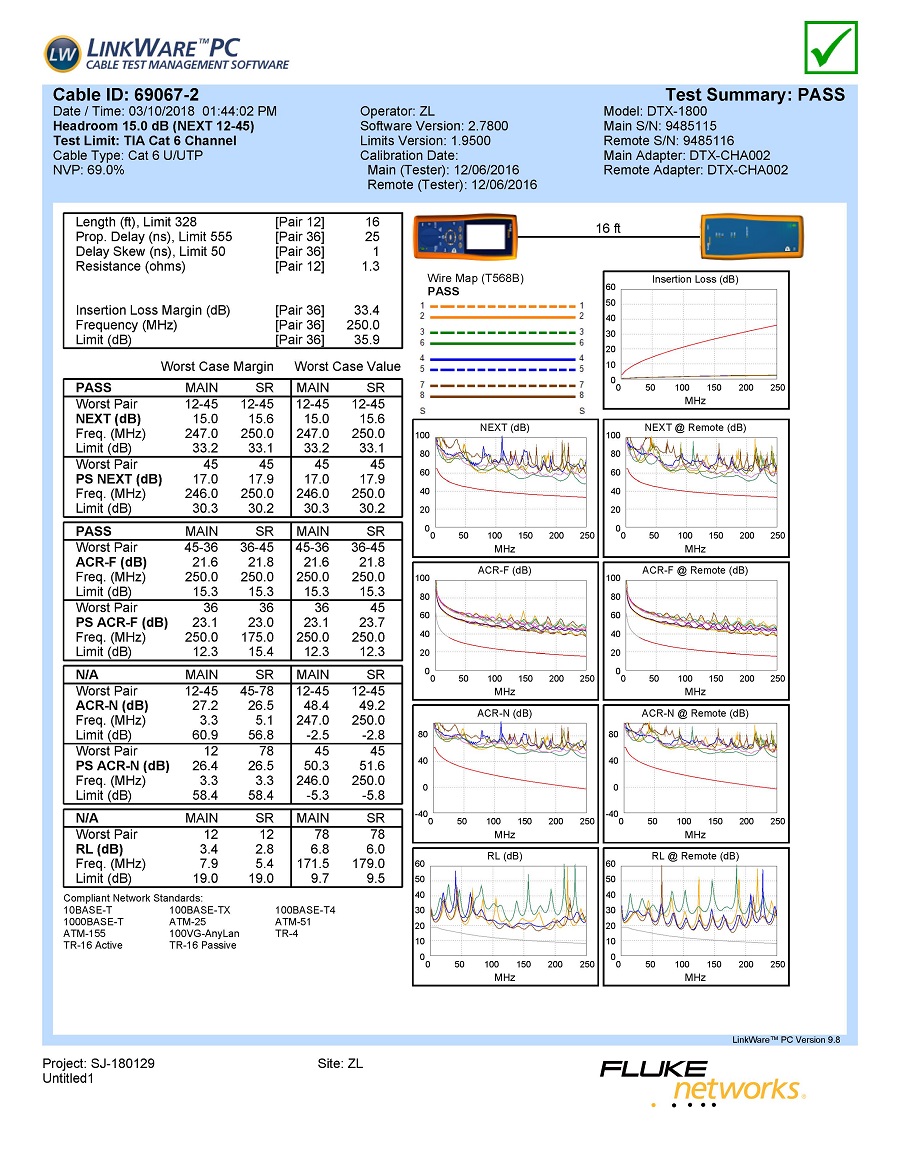

TIA cat6信道测试

cat6网络跳线已通过福禄克信道测试。下图显得NEXT、PS NEXT、ACR-F、PS ACR-F、ACR-N、PS ACR-N和RL都在允许值内，并且NEXT和PL的值明显优于行业标准。

永久链路测试

该报告证明cat6网络跳线已通过福禄克永久链路测试，其结果基本与信道测试相同。
