常见的就是以下几种显示方式：

一.使用 DVR 、NVR 直接显示上墙

这种办法是成本最低廉的，但这里有不少限制：

无法实现分散点的集中上墙。譬如连锁经营的酒店，如果我在总部建立一个集中上墙的环境，这个就很麻烦了。这里面要考虑的地方非常多，包括网络环境、映射、带宽、码流等。

不能随意控制，要控制只能去操作那个DVR。如果一台DVR上设置好了16路摄像机，当你想控制某个画面时，你还得记住它在哪个DVR上，然后到那个DVR上去操作鼠标。

布局环境上的影响非常大。譬如专业的上墙环境，放置设备的机柜在电视墙后面，而需要用电视墙前面的操作台坐席来控制大屏。这个时候，用这个办法显然就很麻烦了，因为你不可能把DVR放在大屏后，而拖了好多个长长的鼠标线到操作台坐席上，这个仅仅适合在小型的本地监控系统使用（比如小旅馆、小餐馆等等）

二.使用模拟矩阵

常见的结构图如上，这种应用场景下，应该说是一种专业上墙办法了。大家可以看出，虽然模拟矩阵本身不贵，但要使用大量的视频线，甚至光端机，而且必须要从摄像机所在位置拉线到中心来，这个施工成本会非常高。更重要的一点是，这种办法更适合模拟摄像机和DVR，但高清网络时代，大部分IPC根本没有视频输出，那么这种办法就会陷入死局，这也是传统的模拟矩阵厂商在高清时代碰到的一个最大挑战。

这种已经淘汰，新的工程不在使用这种系统。

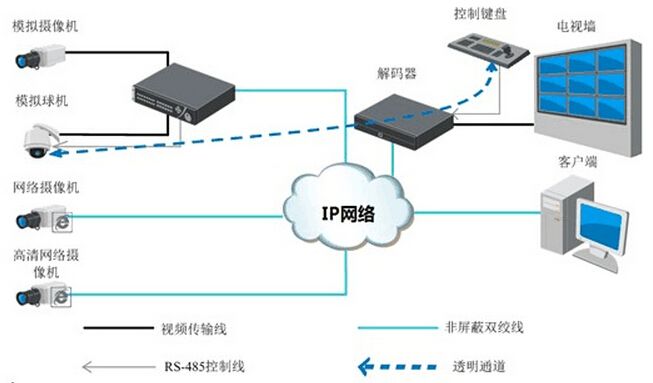

三.使用解码器

解码器真是一个很虚幻的概念，目前市场上，99%的解码器都是由DVR/NVR底板做成的，甚至连程序都不变，几乎都没有独立的SDK协议。这样来看，使用解码器的方案其实和使用DVR和NVR的方案没有根本区别，这种情况下，它的优劣点也非常清楚了，这里就不赘述了。

注意：解码器只适用于电视墙项目，实际使用过程中需要注意的每路输出1080P的解码能力，有的是总的解码能力多少，但是单路只具备总1080P解码能力的多少分之一（简单点讲就是，你只要4块屏显示，想上墙100路1080P，最好买4路解码器，解码1080P的能力的路数是100，而不要购买8路解码器解码能力是100路1080P的机器。）

四.使用数字矩阵

数字矩阵是一款将前端数字视频信号进行解码上墙的中高端解码设备,其信号的输入端为千兆网口，输出端为标准的VGA/DVI/HDMI视频接口，可直接连接显示屏，也可连接拼接控制器。它除了拥有模拟矩阵和解码器的全部功能之外，还具有更多的功能和更强的解码能力。可以支持不同厂商的DVR、DVS、IPC、NVR设备同时解码上墙，并具有视频切换、画面分割、画面拼接、轮循显示、云镜控制、录像回放、报警联动等功能，它的优势有：

·兼容性好

通过插件技术，利用私有协议或SDK，能完美兼容不同厂商的各种DVR、DVS、IPC、NVR等前端数字视频设备

·支持画面拼接

采用先进的软拼接技术，无需再额外配置拼接控制器、拼接矩阵或拼接盒，只要通过鼠标点击，就可轻松实现2*2、2*3、3*3、3*4等多屏拼接，既方便，又节省成本。

·报警联动上墙

结合锐眼专用视频联动报警主机或第三方网络型报警主机，可实现视频联动报警上墙，对前端有报警信号产生的关联摄像头的视频进行弹窗上墙显示，并用声音和颜色提醒用户。

·支持更多的输入

不同于普通数字矩阵只有几十路的输入限制，由于采用“平台+数字矩阵”的组合，支持128路、256路或更多的视频输入，能满足各种上墙规模项目的需要。

现如今，数字矩阵更多的应用于会议系统，因为数字矩阵的最大优势就在于：其可以加入多种视频信号，比如摄像头、DVD 、VCR、实物展台、台式电脑，很多的笔记本信号等等，也可以输出多种视频信号给显示终端：投影机了，拼接屏，液晶显示屏等。

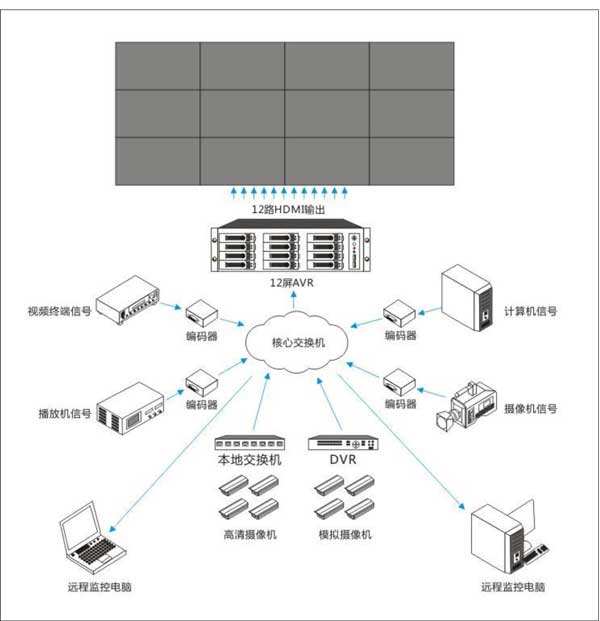

常见的应用示意图如下：

个人使用习惯不建议使用矩阵上墙，原因是不想给自己找麻烦。

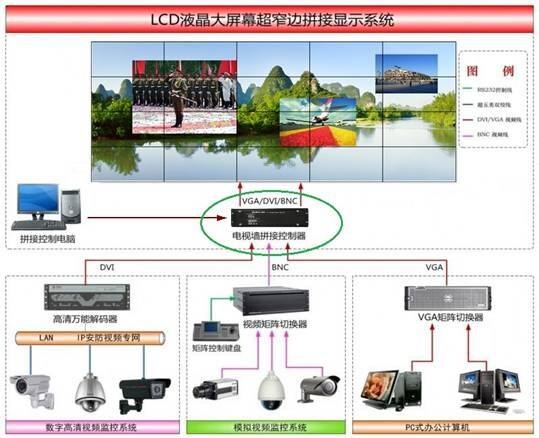

五.使用拼接控制器

从基础功能来说，矩阵只是实现信号切功能，一路信号切换显示在一个显示设备，而拼接控制器除了能够实现信号切换，还可以在多块屏上显示完整的一路信号。但是现在产品功能集成度越来越高，你有的功能我也有，像混合矩阵就可以实现拼接功能，产品间的界限没有那么明显了，估计最后就合并成一个图像信号处理设备就搞定一切了。

懒，找不到合适的图了也不想自己用visio或者PS化了，凑合着用，谁让你们只是看，不提问，不在社区里活跃的。

六.使用监控综合平台一体机

这个东东就厉害了，也是很多大厂主推的产品，从这个产品就可以看出大厂们蚕食细分市场的野心。

简单来说这种设备就是视频服务器+硬盘录像机+编码器+解码器+视频矩阵+集成平台软件，综合安防管理平台，包含视频监控、门禁、可视对讲、入侵报警及停车场等多个子系统，系统之间深度融合，实现集成化、数字化、智能化的综合管理，为客户提供灵活、便捷、可靠、稳定的高效优质管理服务，适用于小区、商场、超市等场所的中小型项目。
