门禁系统的结构分为以下几种：

1、 分体式门禁：

从系统图中不难看出，分体式门禁就是读卡器和控制器分开的；

读卡器到控制器的通讯协议常见的为：RS485协议（私有）、韦根协议（Wiegand协议、常见的就是韦根26、韦根34,这种协议是可以通用的；即控制器如果是支持韦根26、34这两个协议的话，读头可以是不同的厂家，但是读头必须也是韦根26、34的读头）。

知识点：韦根协议的通讯距离80~100m，如果需要增加距离可以采用中继的方式。

RS485的通讯距离是1200m。

知道这个的距离主要是因为弱电设计师在不同的环境和要求下快速选择的产品类型，让读卡器和门禁控制器更合理的摆放，不仅提高门禁安全和项目成本的合理控制。

门禁控制器到管理中心一般采用的有RS485协议（私有）、TCP/IP两种常见的协议。

分体式门禁可以做到一个控制器可以控制多个门。

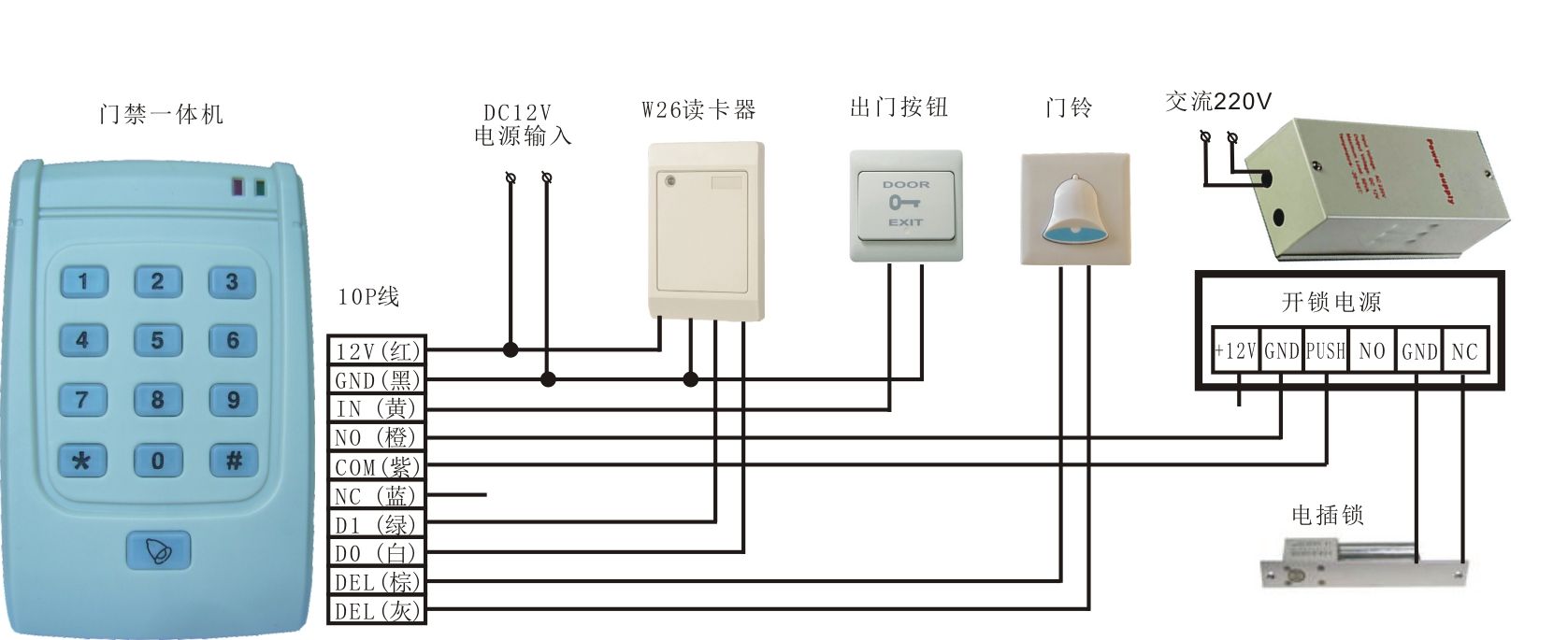

2、 独立式门禁（一体式门禁机）

独立式门禁也叫一体式门禁机，与分体式门禁的最大区别就是一体机门禁是把读头和控制器集成在了一起，一体式门禁连接到管理中心的方式，以前大多RS485(私有)，现在基本都用TCP/IP的方式，特别项目扔有使用RS485的情况。

读头问题（识别方式）

现在市面上常见的刷卡、密码、指纹、人脸、虹膜、指静脉、掌静脉、步态识别等多种方式；其中步态识别是需要与摄像头联动。

特别注意：

不管使用的哪一种识别方式，控制器部分的功能是不会变的，识别方式只是数据的采集和数据库的信息进行比对，一致则通过授权，不一致则非法而已，如果对这个特别感兴趣，可以自行研究下，不过主要的部分是算法，普通从业者也是无法研究的；作为弱电设计师，主要是熟悉系统的结构以及系统的功能等，才可以更好的设计在项目中。
