同轴音频线
同轴音频接口（Coaxial），标准为SPDIF（Sony / Philips Digital InterFace） 是由索尼公司与飞利浦公司联合制定的，在视听器材的背板上有Coaxial作标识，主要是提供数字音频信号的传输。

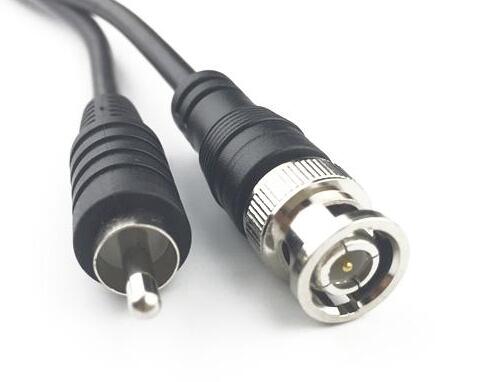

它的接头分为RCA和BNC两种。
RCA接口
BNC接口
RS-232C
数字同轴接口采用阻抗为75Ω的同轴电缆为传输媒介，其优点是阻抗恒定，传输频带较宽，优质的同轴电缆频宽可达几百兆赫。同轴数字传输线标准接头采用BNC头，其阻抗是75Ω，与75Ω的同轴电缆配合，可保证阻抗恒定，确保信号传输正确。也就是说在传输的线材搭配上，应该是以适用于传输高频率数字讯号的75欧姆同轴线材。
RCA模拟音频
RCA线缆传输模拟信号，是目前最普遍的音频连接方式，通常用于连接信号源与功率放大器之间，如果你是使用前后级设备的，那么前级与后级之前同样是使用这种线材来进行连接。
每一根RCA线缆负责传输一个声道的音频信号，所以通常这种线材是一对出售的。对于多声道系统，就要根据实际的声道数量配以想同数量的RCA线材，立体声RCA音频接口的右声道一般使用红色标注，左声道则使用蓝色或者白色标注。
BNC端口
通常用于工作站和同轴电缆连接的连接器，标准专业视频设备输入、输出端口。BNC电缆有5个连接头用于接收红、绿、蓝、水平同步和垂直同步信号。
BNC接头有别于普通15针D－SUB标准接头的特殊显示器接口。由R、G、B三原色信号及行同步、场同步五个独立信号接头组成。主要用于连接工作站等对扫描频率要求很高的系统。
BNC接头可以隔绝视频输入信号，使信号相互间干扰减少，且信号频宽较普通D－SUB大，可达到最佳信号响应效果。
喇叭线

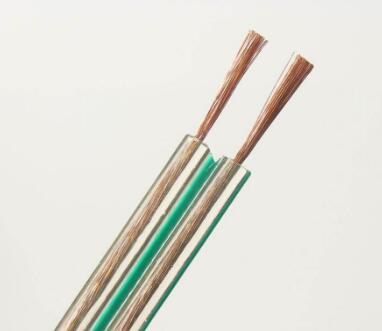

喇叭线是连接于功率放大器和喇叭之间，用来传送模拟音频信号，使喇叭发声的线材。主要有裸线连接，香蕉插头与Y插头之分，不同的插头或者裸线都是为了方便不同用家连接习惯，同时又因为线材用料的不同而安装上不同的连接插头。
喇叭线的链接主要是要求插头能够紧密接触到器材的插口上，从而提高传输性能和稳定性。
RS-232C标准（协议）的全称是EIA-RS-232C标准，是最为常见的串行接口。
RS-232C规标准接口有25条线，包括4条数据线，11条控制线，3条定时线，7条备用和未定义线，常用的只有9条线，常用于与25pin D-sub端口一同使用，其最大传输速率为20kbps，线缆最长为15米。RS232C端口被用于将计算机信号输入控制投影仪。
USB
USB是英文Universal Serial BUS的缩写，中文含义是“通用串行总线”。它是一种应用在pc领域的新型接口技术。
标准的USB2.0端口可以将设备之间的数据传输速度增加到了480Mbps，比USB1.1标准块40倍，速度的提高对于用户的最大好处就是意味着可以使用到更高效的外部设备，USB2.0标准已成为下一代周边设备接口的标准配置。
一般的影音器材都可以通过这个USB端口连接外部存储器，并播放存储器内的影音文件。（这个就不放图片了）
光纤音频接口

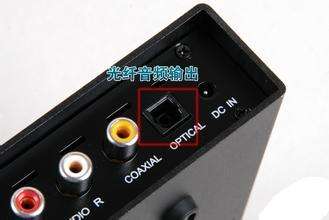

光纤音频接口TosLink，全名Toshiba Link，这是日本东芝（TOSHIBA）公司较早开发并设定的技术标准，在视听器材的背板上以Optical作标识。现在几乎所有的数字影音设备都具备这种格式的接头。TosLink光纤曾大量应用在普通的中低档CD、LD、MD、DVD机及组合音箱上。
光纤连接可以实现电气隔离，阻止数字噪音通过地线传输，有利于提高DAC的信噪比，但是，实际误差是影响音质的重要因素，所以衡量数字音响设备传输接口性能的好坏，应以引起实际误差的大小为标准。
光纤连接的信号要经过发射器和接收器的两次转换，会产生严重影响音质的实际抖动误差（jitter）。制造光纤常用的材料有塑料、石英、玻璃等，玻璃光纤（ST）是最昂贵的一种。
光纤音频接口
RJ-45接口
RJ-45端口主要是用于连接计算机的以太网。以太网中也主要采用双绞线作为传输介质。所以根据端口的传输速率不同，RJ-45端口又可分为10Base-T网RJ-45端口和100Base-TX网RJ-45端口两类。
其中10Base-T网的RJ-45 端口在路由器中通常是标识为“ETH”，而100Base-TX 网的RJ-45端口则通常标识为“10/100bTX”，这主要是现在快速以太网路由器产品多数还是采用10/100Mbps带宽自适应的。许多影音播放器材可以通过这个端口来连接到网络中去访问，浏览和播放各种影音文件。
S-Video
俗称S端子，其全称是Separate Video，也称为 SUPER VIDEO。S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE（分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。
S端子实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。
同AV 接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。
S-Video接口
HDMI接口
HDMI是新一代的多媒体接口标准，该标准由日立、松下、飞利浦、索尼、汤姆逊、东芝和Silicon Image等七家公司在2002年4月开始发起。
为了取代传统的DVD碟机，电视及其他视频输出设备的已有接口，统一并简化用户终端接线，提供更高带宽的数据传输速度和数字化无损传送音视频信号。
2006年5月22日，HDMI标准组织限定了1.3a版本，新标准将带宽和速率都提升了2倍以上，达到了240MHz的带宽和10.2Gbps速率，以满足最新的1440p/WAGA分辨率和无压缩7.1声道的影音数据传输要求。
HDMI接口
复合视频

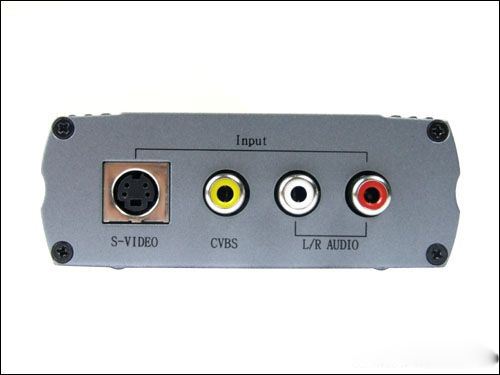

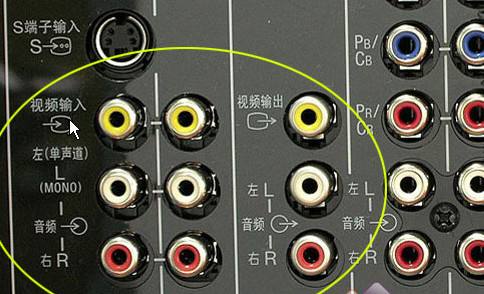

复合视频端子也叫AV端子或者Video端子，是目前最普遍的一种视频接口，它是声，画分离的视频端子，一般由三个独立的RCA插头（又叫梅花接口RCA端子）组成，其中的黄色插口连接混合视频信号，彩色插口连接左声道声音信号，红色插口连接右声道声音信号。
它是一种混合视频信号，没有经过PF射频信号那些调制，放大，检波，解调等过程，信号保真度相对较好。图像品质受所用的材质影响较大，分辨率一般可达350-450线，需要一个模拟转数字的过程，会损失不少信噪比。
VGA端口
VGA端子也叫D-Sub接口。VGA接口是一种D型接口，上面共有15针，分成三排，每排五个。VGA接口是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口。影碟机拥有VGA接口就可以方便的和计算机的显示器连接，用计算机的显示器显示图像。
VGA接口传输的仍然是模拟信号，对于以数字方式生成的显示图像信息，通过数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。
对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。
分离视频
又称作视频色差端子，是在S端子的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分开发送，其分辨率可达到600线以上。它通常采用YPbPr和YCbCr两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出。
目前仍有一部分的电视类产品使用色彩输入来提高输入信号的品质，而且透过色差端子，可以输入多种等级信号，包括480p、720p、1080i等等，都是要通过色差输入才有办法将信号传送到电视当中。我们只需知道Y、Cr、Cb的值就能够得到G（绿色）的值，所以在视频输出和颜色处理过程中就统一忽略绿色差Cg而只保留Y、Cr、Cb。
DVI端口
DVI全称为Digital Visuai Interface，它是1999年由Silicon Image，Intel，Compaq（康柏），IBM，HP，NEC，Fujitau（富士通）等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。

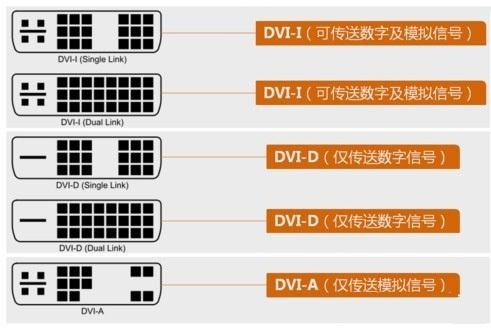

目前的DVI接口分为两种，一个事DVI-D接口，只能接收数字信号，接口上只有3排8列共24个针脚，其中右上角的一个针脚为空，不能兼容模拟信号。
另外一种则是DVI-I接口，可同时兼容模拟和数字信号。兼容模拟信号并不意味着模拟信号的D-Sub接口可以连接在DVI-I接口上，而是必须通过一个转换接头才能使用，一般采用这种接口的显卡都会带有相关的转换接头。
